关于ADS中Simth Chart Utility中的两个选项的解释
录入:edatop.com 点击:

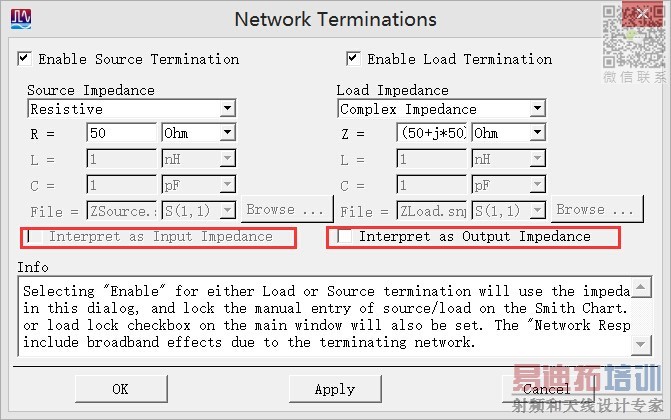

大家好,在学习ADS的过程中对Smith Chart Utility 中的两个”Interpret as Input Impedance“和”Interpret as Output Impedance“(如图)这两个选项怎么解释,用途是什么,希望能帮忙解答。
H
个人理解
假如”Source Impedance“是30+j*40, "Load Impeddance"是40+j*10.如果两个选项都没勾选的话,Smith Chat显示的点是40+j*10和30-j*40,这个时候应该是从ZL匹配到Zs*;
如果勾选了”Interpret as Input Impedance“,Smith Chat显示的点是40+j*10和30+j*40,不晓得这个时候是咋用;
如果勾选了”Interpret as Output Impedance“,Smith Chat显示的点是40-j*10和30-j*40,不晓得这个时候是咋用;
如果两个都勾选了,Smith Chat显示的点是40-j*10和30+j*40,这个时候可以换成从ZS匹配到ZL*。
这样的话,中间两个怎么用?,还是说我要使用”Interpret as Input Impedance“的话,需要先将30+j*40的共轭30-j*40填在”Source Impedance“里?如果是这样的话,好像没啥意义。
希望各位解答和讨论,谢谢
匹配实际上是将负载阻抗经变换之后的输入阻抗与源阻抗进行共轭,变换网络加上负载的输入阻抗实际上才是需要求得,以实现无反射传输
假如”Source Impedance“是30+j*40, "Load Impeddance"是40+j*10.如果”Interpret as Input Impedance“选项都没勾选的话,Smith Chat显示的点是40+j*10和30-j*40,这个时候应该是从ZL匹配到Zs*;此时Zs*其实就是匹配网络加上负载的输入阻抗值,Zs和输入阻抗这两个共轭就是无反射了。
如果勾选了”Interpret as Input Impedance“,就是将你设置的源阻抗值视为负载经变换之后的阻抗值,因而显示的点与你设置的是一样的。
对于load impedance同理,也就是其到底是视为负载还是视为输出阻抗的却别而已。
个人一点理解,还望指正!
你好,请问现在搞明白了吗,可以详解一下吗
