ADS的导出s参数文件

录入：edatop.com 点击：

求助：ADS的导出s参数文件

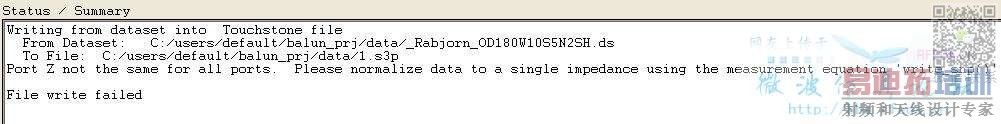

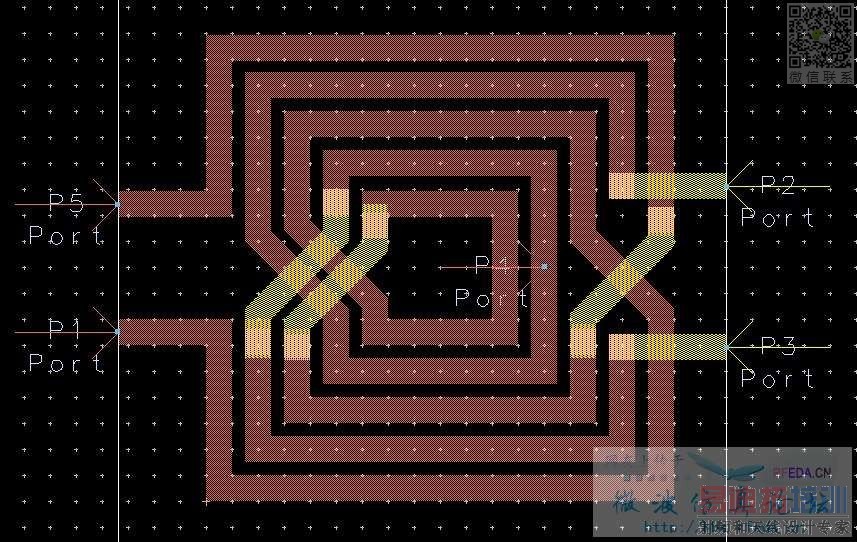

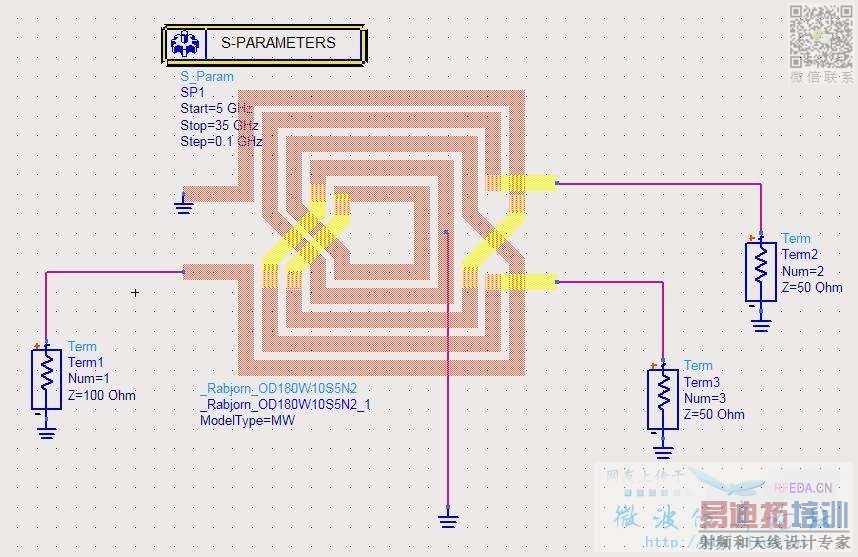

本人想将s参数文件导入cadence，但发现cadence仿真出的结果和ADS的差距有点大，我不知道是不是仿真步骤有问题，请高手指导：在导出snp文件时，如果导入原理图和版图的协同仿真结构的snp文件会报错：Port Z not the same for all ports. Please normalize data to a single impedance using the measurement equation 'write_snp()'。如果导入momentum的snp文件则可以。求大侠指教。

看下。

自己搞定啦，S参数控件里面选上Z参数就可以导出了

咱也学学哈

呵呵，自己再回忆下

能不能说下如何从ads生成snp文件的呀~谢谢小编了
