ADS设计doherty功放遇到了问题 请求帮助
录入:edatop.com 点击:

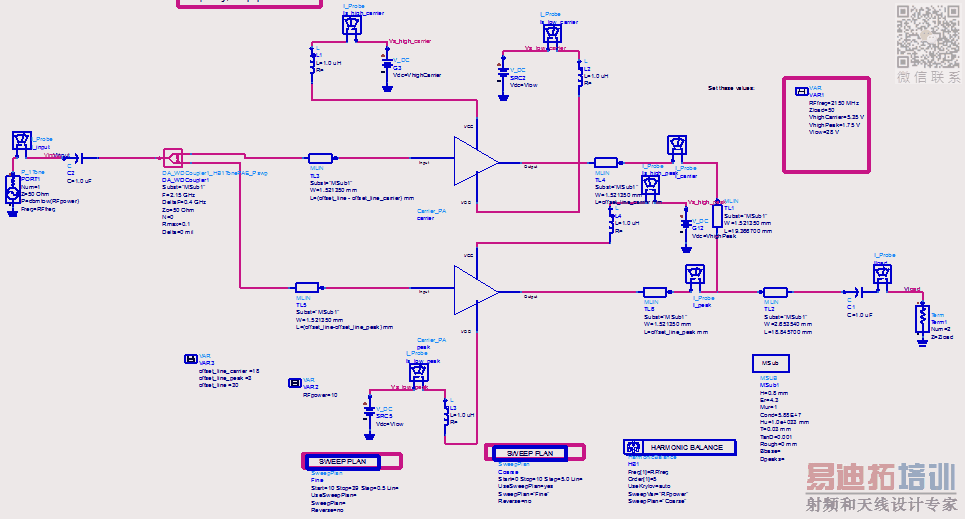

我按照如下电路图设计的doherty功放

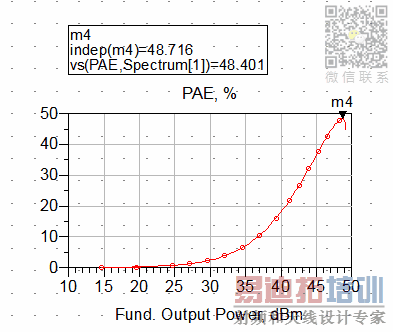

PAE如下并没有明显的抑制回退改善

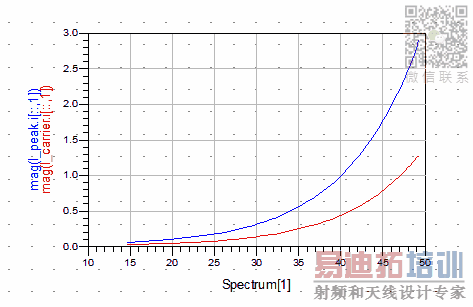

分别测到的peak和carrier这两个功放管的输出电流很奇怪,应该是峰值放大器开启的晚,所以一开始电流小,但是在这里却是载波放大器的电流(红色的曲线)更小,开启的也晚。
不知道这个是什么原因,调试了很久也没有调对,请求大家帮忙,不知道有没有做过doherty功放的能点拨一下,十分感谢。
PAE如下并没有明显的抑制回退改善
分别测到的peak和carrier这两个功放管的输出电流很奇怪,应该是峰值放大器开启的晚,所以一开始电流小,但是在这里却是载波放大器的电流(红色的曲线)更小,开启的也晚。
不知道这个是什么原因,调试了很久也没有调对,请求大家帮忙,不知道有没有做过doherty功放的能点拨一下,十分感谢。
小编,原理图看不清哦,问下你的carry和peak路的相位是一致的么?我图例实在看不清
回复第 2 楼 于2013-05-06 17:56:39发表:
小编,原理图看不清哦,问下你的carry和peak路的相位是一致的么?我图例实在看不清

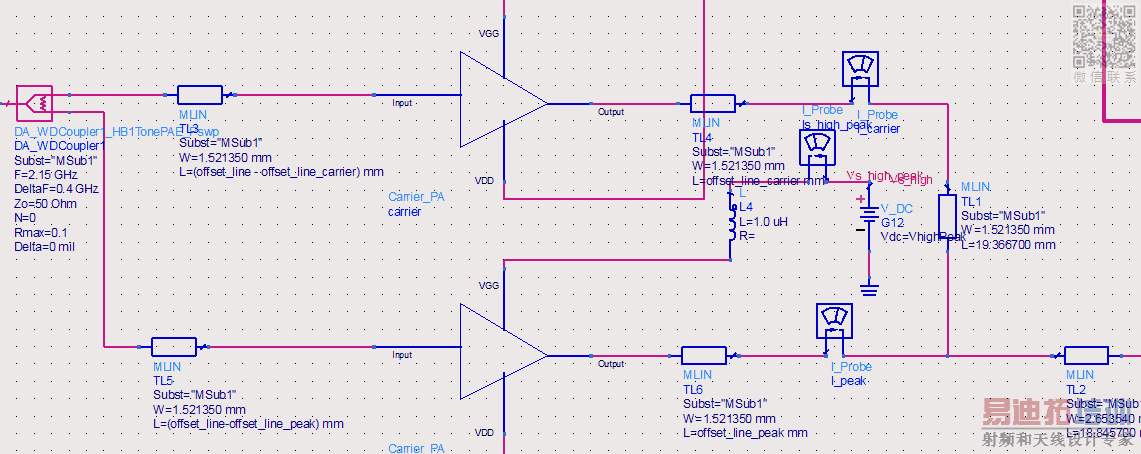

我重新截了一个主体部分的图,这个比较清楚。我两路功放的输出端都加了传输线的offsetline,然后在输入端都加了对应的传输线来平衡相位,所以应该是相位一致的吧,麻烦你再帮我看一下,十分感谢~
你前面的是功分器吗?还是3db电桥啊,相位都合不上
请给出前面两条offsetline的长度
