ADS中关于S2P文件的制作

这个结构物料是一个F头的端子，datasheet中没有S参数

1 在原理图中添加加入一个S2P的标志
2 在该PROJECT目录下建立一个TEXT文档，在文档中以SPICE格式输入各个参数（eg. S paremeter）
  具体书写格式参考ADS中EXAMPLE
  有些厂商的元器件DATASHEET中附含SPICE参数，可以直接把该SPICE文件拷贝到PROJECT目录下。
3 双击S2P标志，把上述文本文档映射到S2P中

首先要进行S-parameter仿真，之后在你的仿真结果dataset窗口，即.dds 窗口中，点tools->Data File tool，出来一个窗口，上面有两种模式 “Read data file into datasheet”、“write data file from dataset”。自己对照着操作下就可以了
另，S2P文件的格式是touchstone
另外，你可以学习一下这个帖子：

主要我的这个F头的S参数我也不知道，只能靠网络分析仪来测S11的阻抗值，但是S2P文件的S参数和阻抗怎么转换啦！

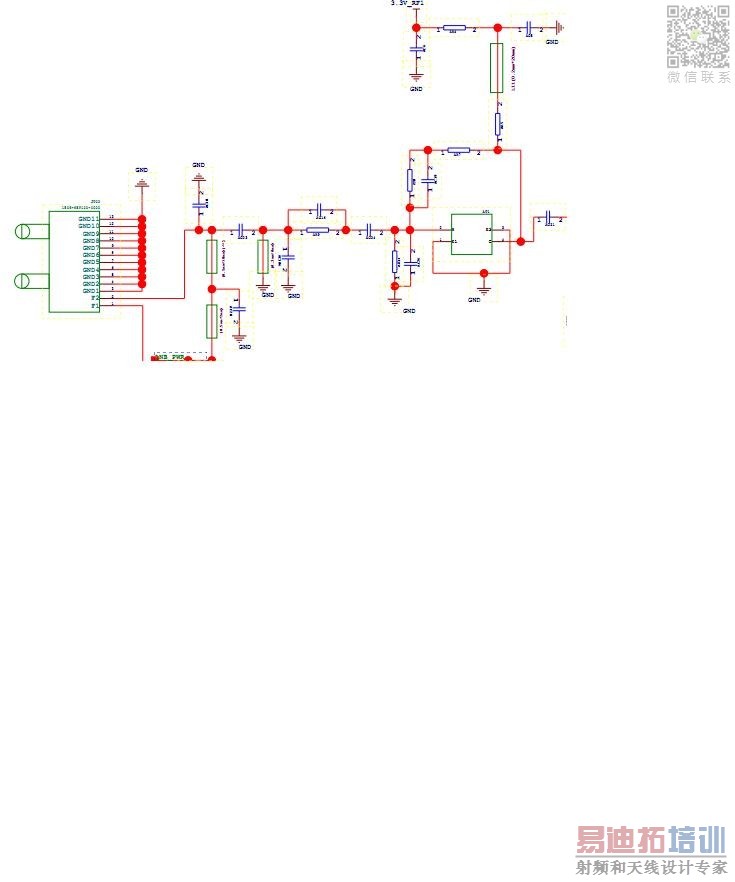

我现在遇到的问题是进入仿真之前，需要准备各个原件的S参数，下图中最左边的是F头的原理图，整个原理图是一个低噪放大器的电路

现在F头的s参数我只能自己测试

ads的图形显示里面有个manager tool，然后你选择成output，直接就出来了。前提就是你要有个ds。
sp文件和z参数都是等价的，你没有必要为了仿真去转换他，直接放置s参数就ok了。如果你想在仿真结果看z值，在sp simulator设置里面选中Z。

恩恩，我看看我有没有S参数，不过推荐你看的那个帖子里好像是有的吧，你找找看

谢谢，我在http://wenku.baidu.com/link?url= ... iO8YjJlxKStg4ZfQZki找到了S2P文件中可以之间用阻抗的表达式

LZ,不明白你想要什么?
要S2p文件放到电脑上仿真吗?
网分可以导出数据。用这些数据能做成SNP文件。

ADS之生成S2P元件的操作步骤：
我在网上帮你下载的资料，看看有没有帮助。
