求助 用ADS设计单平衡混频器

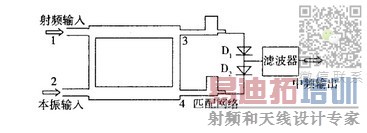

学校的一门课程 要求用ADS建立模型设计一个射频电子电路，我们选择的是混频器，看过论坛上老师的教程，跟我们设计的东西不太一样，单平衡混频器由3db定向耦合器，二极管部分，和一个低通滤波器构成，如下图所示。

网站上有一个关于这个的ADS设计实例，但是他的射频输入和本震输入分别为3.8Ghz和3.6Ghz，不满足实验室要求，实验室要求在3G以下，现在遇到的问题是，如果射频输入和本振输入的频率改变之后，原有的3db耦合器的参数不知道该如何去计算。所以求助如何根据自己的输入需要取调节这个元件的参数。急求！

+1，学习了zzzzzzzz

3db耦合
4根长度都是1/4波长
中间两根50欧的特征阻抗
上下两根35欧的特征阻抗
频率的选择按你的射频和本振的中心频率去设计
很好搞的
加油，你行的。

回复第 3 楼 于2013-11-01 17:44:55发表:
3db耦合
4根长度都是1/4波长
中间两根50欧的特征阻抗
上下两根35欧的特征阻抗
频率的选择按你的射频和本振的中心频率去设计
很好搞的
加油，你行的。

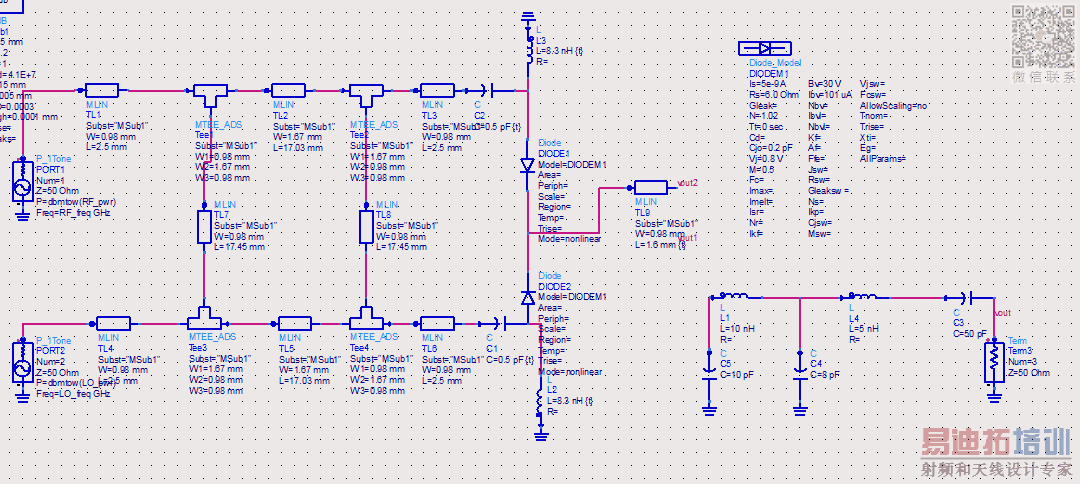

谢谢老师的解答~现在3db混频器那块我大概做出来了，现在有一个问题，如附件仿真电路图所示，匹配网络如何和前面耦合器进行匹配，就是匹配网络的参数如何去利用仿真软件去调试，在做的过程中发现后边匹配网络的参数会对输出中频的功率有很大影响，我觉着是由于后端不匹配所导致部分射频和本振信号被反射掉了。另外，我在调试过程中发现，接上滤波器之前，我调节输出的中频在-32dbm左右的功率，但是接上滤波器之后就只有-60dbm了，低通滤波器的频率响应没有任何问题。想问一下原因及解决方案，是不是主要由于匹配参数选取不对导致的输出中频功率很低~万分感谢！

回复第 4 楼 于2013-11-03 14:57:42发表:
回复第 3 楼 于2013-11-01 17:44:55发表:
3db耦合
4根长度都是1/4波长
中间两根50欧的特征阻抗
上下两根35欧的特征阻抗
频率的选择按你的射频和本振的中心频率去设计
很好搞的
加油，你行的。

谢谢老师的解答~现在3db混频器那块我大概做出来了，现在有一个问题，如附件仿真电路图所示，匹配网络如何和前面耦合器进行匹配，就是匹配网络的参数如何去利用仿真软件去调试，在做的过程中发现后边匹配网络的参数会对输出中频的功率有很大影响，我觉着是由于后端不匹配所导致部分射频和本振信号被反射掉了。另外，我在调试过程中发现，接上滤波器之前，我调节输出的中频在-32dbm左右的功率，但是接上滤波器之后就只有-60dbm了，低通滤波器的频率响应没有任何问题。想问一下原因及解决方案，是不是主要由于匹配参数选取不对导致的输出中频功率很低~万分感谢！



另外问一个低级的问题。为什么我用wire在连接两个器件的时候总是连接不上。在接口端会显示两个小红点。就是pin 那种红色的菱形。

频率的选择按你的射频和本振的中心频率去设计?
那计算微带时Lincal里的频率按照RF还是LO呢?
关于楼上的问题，连线时选中连线工具，然后鼠标左键分别选中（点击）所要连接器件的两端引脚就可以了。
