ADS2008低噪声放大电路设计的一点疑问
在Smith Chart Utility中设计匹配网络,频段设置为2.45G,Z0为50Ω,
在Smith Chart Utility中,Network response S11也是在2.45G左右最小。
但是在完成“Build ADS Circuit”后,回到电路图中进行仿真,最后nf2和NFmin都不在2.45GHz的点上。
这是为什么?
还有一个问题就是:匹配完成后,是否意味着,仿真时最小噪声系数点一定出现在2.45GHz;nf2和NFmin是否是重合的?

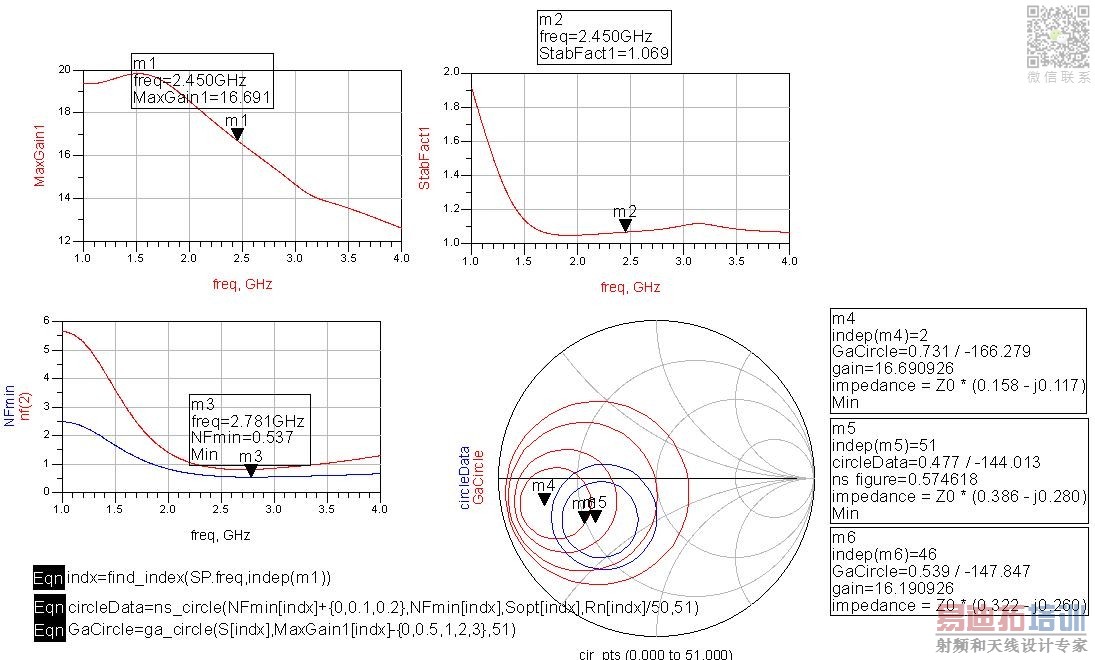

匹配前的仿真图:
匹配后仿真图:

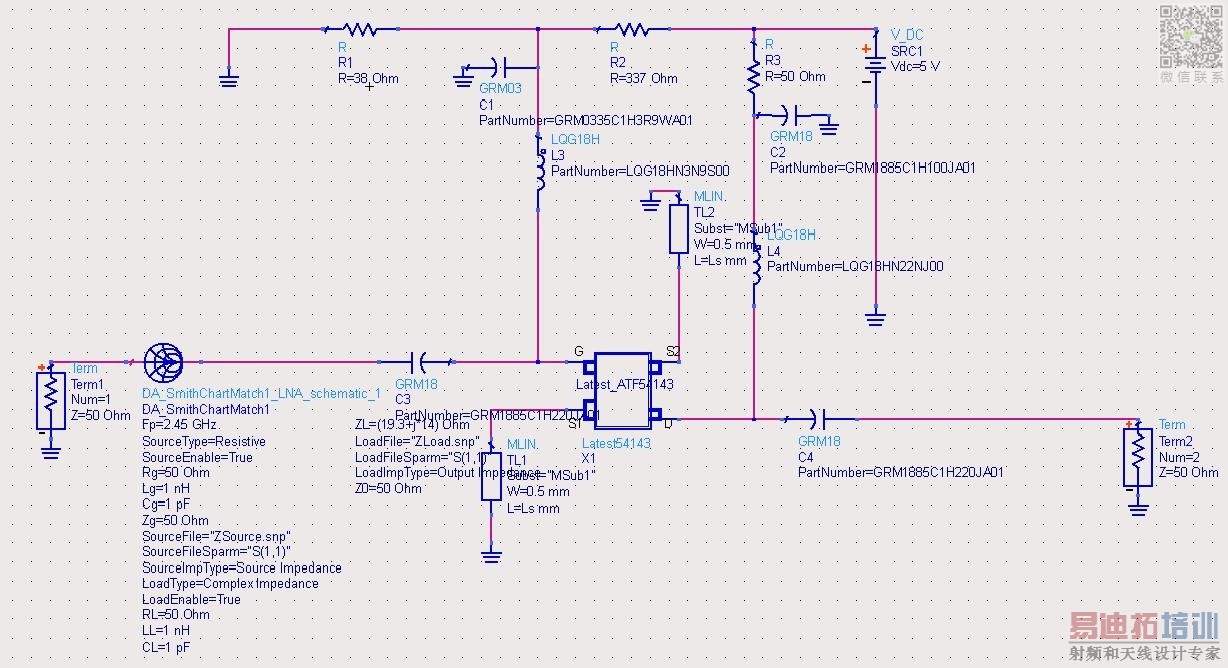

电路图:

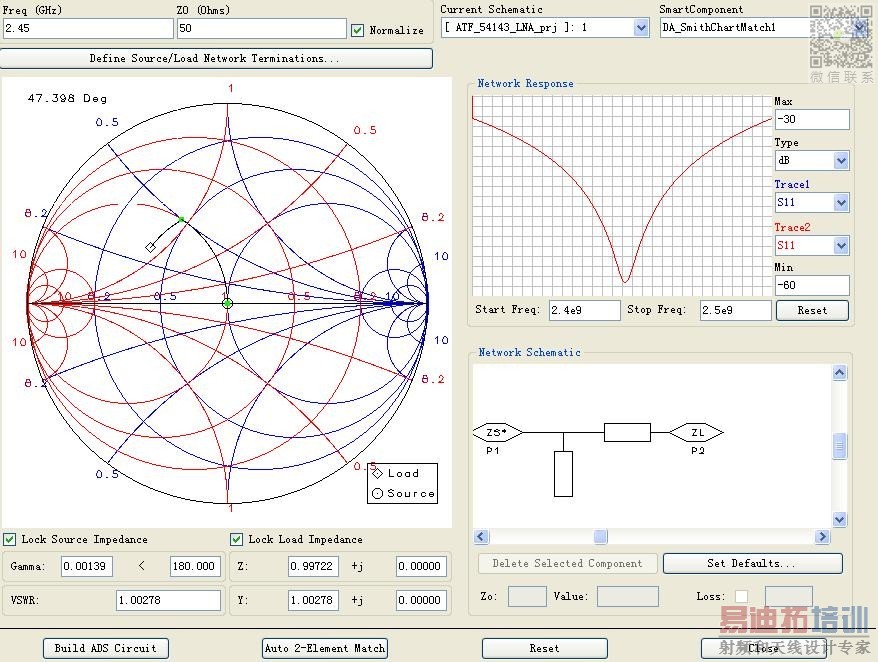

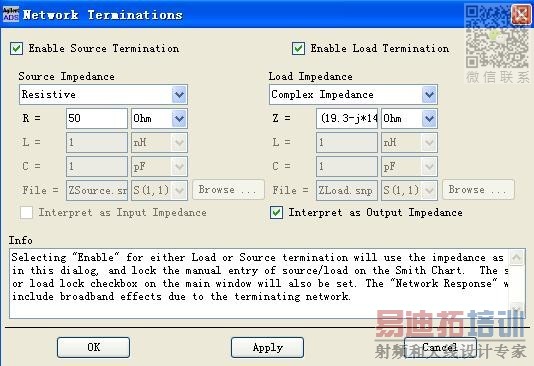

匹配网络设计时的Smith Chart Utility:
生成微带线之后是不是应该还要tuning一下啊
把你的测试阻抗的控件和噪声的控件都贴出来看看
先看看
跟着学习中……
这个是输入端噪声系数匹配,没有用到Zin控件测试阻抗(但是在做输出端匹配的时候用到了),直接找的匹配前史密斯圆图(第一张图)中的m5点的阻抗,即Z0*(0.386-j0.280)
我猜可能是因为匹配的是最小噪声系数,如果用阻抗控件的话,测试的是不是整个输入端的阻抗啊,如果用测试控件测出来的阻抗来进行匹配,那是不是就成了最大功率传输匹配,而不是最小噪声匹配了?不知道猜测的对不对,希望能指教一二
回复第 2 楼 于2012-07-10 16:21:32发表:
生成微带线之后是不是应该还要tuning一下啊
对了,我还想问一下你有调谐方面的资料或者一些技巧吗。
比如说,调谐的时候不能盲目的调,我们怎样知道调哪个器件的时候,曲线会如何变化(大体的变化方向)。望不吝赐教啊
回复第 7 楼 于2012-07-11 08:31:14发表:
回复第 2 楼 于2012-07-10 16:21:32发表:
生成微带线之后是不是应该还要tuning一下啊
对了,我还想问一下你有调谐方面的资料或者一些技巧吗。
比如说,调谐的时候不能盲目的调,我们怎样知道调哪个器件的时候,曲线会如何变化(大体的变化方向)。望不吝赐教啊
不好意思,我也是初学,暂时还没有这方面的资料,我是边看图边调的,大体变化方向可以即时看出来。
LNA我现在也在学,小编的提问给予了我提示,我将带着你的疑问试试看
生成电路后肯定还要tuning的呀
不过一般都应该是比较准的
低噪声放大器信号输入端进行最小噪声匹配的时候,
在Smith Chart Utility中设计匹配网络,频段设置为2.45G,Z0为50Ω,
在Smith Chart Utility中,Network response S11也是在2.45G左右最小。
但是在完成“Build ADS Circuit”后,回到电路图中进行仿真,最后nf2和NFmin都不在2.45GHz的点上。
这是为什么?
还有一个问题就是:匹配完成后,是否意味着,仿真时最小噪声系数点一定出现在2.45GHz;nf2和NFmin是否是重合的?
匹配前的仿真图:
匹配后仿真图:
电路图:
匹配网络设计时的Smith Chart Utility:
生成微带线之后是不是应该还要tuning一下啊
把你的测试阻抗的控件和噪声的控件都贴出来看看
先看看
跟着学习中……
这个是输入端噪声系数匹配,没有用到Zin控件测试阻抗(但是在做输出端匹配的时候用到了),直接找的匹配前史密斯圆图(第一张图)中的m5点的阻抗,即Z0*(0.386-j0.280)
我猜可能是因为匹配的是最小噪声系数,如果用阻抗控件的话,测试的是不是整个输入端的阻抗啊,如果用测试控件测出来的阻抗来进行匹配,那是不是就成了最大功率传输匹配,而不是最小噪声匹配了?不知道猜测的对不对,希望能指教一二
回复第 2 楼 于2012-07-10 16:21:32发表:
生成微带线之后是不是应该还要tuning一下啊
对了,我还想问一下你有调谐方面的资料或者一些技巧吗。
比如说,调谐的时候不能盲目的调,我们怎样知道调哪个器件的时候,曲线会如何变化(大体的变化方向)。望不吝赐教啊
回复第 7 楼 于2012-07-11 08:31:14发表:
回复第 2 楼 于2012-07-10 16:21:32发表:
生成微带线之后是不是应该还要tuning一下啊
对了,我还想问一下你有调谐方面的资料或者一些技巧吗。
比如说,调谐的时候不能盲目的调,我们怎样知道调哪个器件的时候,曲线会如何变化(大体的变化方向)。望不吝赐教啊
不好意思,我也是初学,暂时还没有这方面的资料,我是边看图边调的,大体变化方向可以即时看出来。
LNA我现在也在学,小编的提问给予了我提示,我将带着你的疑问试试看
生成电路后肯定还要tuning的呀
不过一般都应该是比较准的
