ADS系统设计与仿真的实例中的疑问
录入:edatop.com 点击:

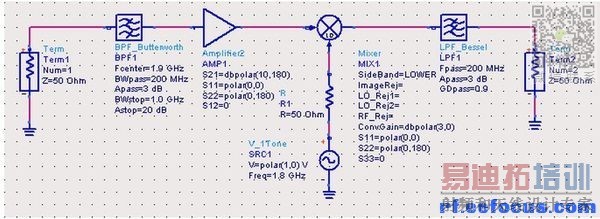

在ADS系统设计与仿真的实例中,做S参数仿真时候,混频器后面接了一个200MHz低通滤波器,为什么没有把1.9GHz的频率处增益给滤除掉?
混频器的原理是要2个输入源,你这个上面只有一个1.8GHz的源,左边那个只是个50 Ohm的阻抗,当然混不出来了。

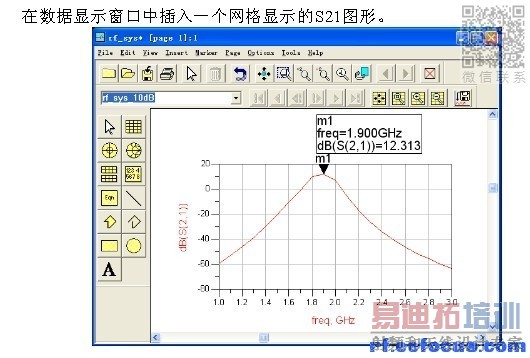

谢谢回答!例子上做S参数仿真的时候,1.9GHz仍会有10多个分贝的增益, 我的疑问是这个图做S参数的时候,后面的那个低通滤波器为何没能把1.9GHz给滤除掉?
可以把结果截个图看看么? 我还没能明白,你这个图中只有一个信号源,1.9GHz的源没有,这不符合混频器的输入,低通滤波怎么还会有1.9GHz的频率呢。左边那个带通滤波器只是设置了个1.9GHz带通中心频率,放大器虽然设置了对1.9GHz有增益,增益在,但1.9GHz的频率没有
你这个是看电路的S参数,就是这样的,他的意思是说1.9GHz时候电路的s12参数是好的,但并不是说这时候有1.9GHz的信号。滤波器的实际输出要进行谐波平衡仿真才行,你看33页的那个图,才是滤波器实际滤波后的结果,1.9GHz的被抑制到-400dBm以下了,而只剩下100MHz了
