ADS仿真一个有源巴伦,问题有如下
录入:edatop.com 点击:

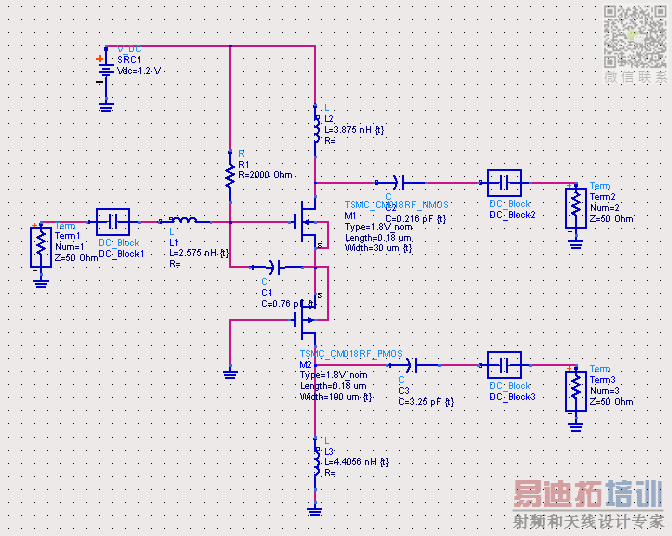

原理图如下
问题如下:

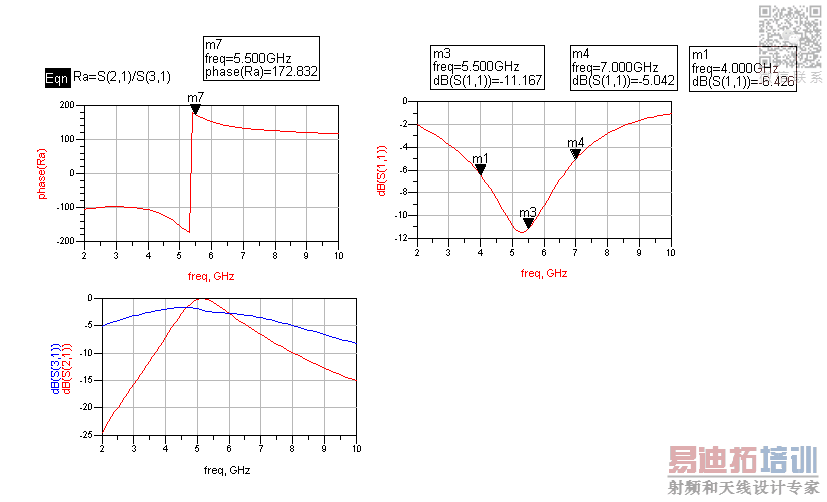

1,2和3的相位差是图2那样看的bu
2, 如果是的那相位图为什么是那样突然翻卷了
3,s21和s31一般下余-5db就可以了?为何我仿真的时候还出现了正值(频率范围内)?
问题如下:
1,2和3的相位差是图2那样看的bu
2, 如果是的那相位图为什么是那样突然翻卷了
3,s21和s31一般下余-5db就可以了?为何我仿真的时候还出现了正值(频率范围内)?
增益是对的,看相位不知道对不对 自己顶下
请问你的增益,S21与S31有多大差别
相位问题的话,可以通过谐波仿真来看。瞬态仿真也行的
上面有S21和S31增益,相位的话是上面图2的第一幅图的公式出来还是怎么出来?这里有点不懂
