ADS仿真振荡器时,振荡频率随MARK点的移动而变化,求解
录入:edatop.com 点击:

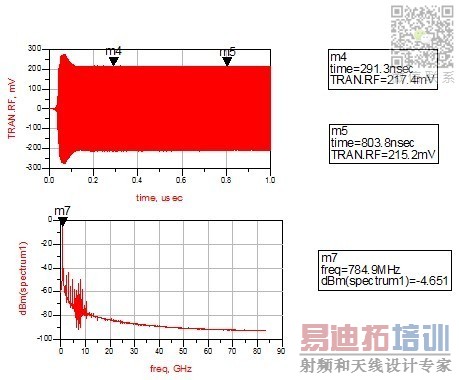

VCO电路用ADS仿真时,m7所指示的震荡频点,随着m4、m5的移动变化。哪位大侠能给解释一下,振荡频率为什么出现这种变化?http:///file:///
电压是一样的,我用了固定电容代替可变电容进行的仿真;

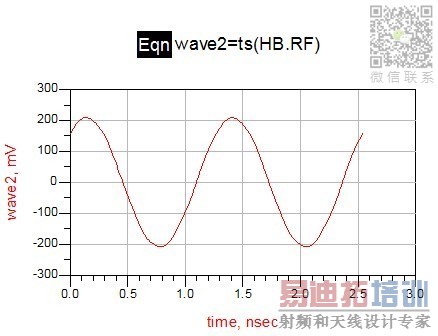

波形看起来还是可以的
嗯,我觉可能是选取的波形的初始点(m4)和截止点(m5)选取的不同,影响了傅里叶变换的结果,但应该变化不大。
申明:网友回复良莠不齐,仅供参考。如需专业帮助,请学习易迪拓培训专家讲授的ADS视频培训课程。
