ADS仿真低通滤波器,S12和S21相同,正常吗?
录入:edatop.com 点击:
在硬件综合区发了一个疑惑的帖子:
http://bbs.52rd.com/forum.php?mod=viewthread&tid=285785
关于无源RC滤波器反接的疑惑

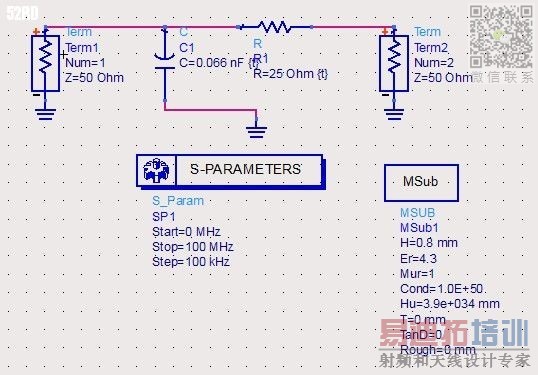

为了观察低通滤波器反接后其特性有什么不同,用ADS仿真,观察S12和S21是否不一样。

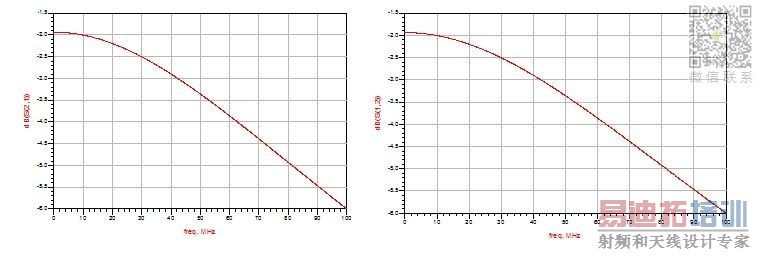

最后发现仿真结果是一样的。但是从滤波器的传递函数角度看,应该是不同的,不知道为啥?期待大牛解惑!
按说不应该相同啊,低通滤波器接反了怎么会一样呢?
无源器件S21就应该等于S12,除非有铁氧体这类的磁性材料。
正常的,无源电路S21和S12相等的。
无论低通还是高通,无源设备的IL都是不变的。
S参数
请问S参数与H参数有什么区别
这种情况下,H参数应该是不一样的吧
楼上正解,
这个是一样的,无源的器件是这样的,要是带有有耗的器件就不一样了(如电阻,铁氧体等等)
申明:网友回复良莠不齐,仅供参考。如需专业帮助,请学习易迪拓培训专家讲授的ADS视频培训课程。
