诚心请教：Doherty功放的ADS仿真
录入：edatop.com 点击：
各位好，
有几个问题诚心请教各位同行前辈：
1。在ADS中，我首先用loadpull的方法找到了MRF9125的效率最佳点，在此效率最佳点下，我分别用一段传输线和一个并联到地的电容进了50ohm的匹配。我的目的是做一个60W的功放。
2。然后我把单个电路复制了一遍，从3dB桥把输入信号一分为二，把peak的VGS改小，进行功率扫描。我只对880M进行仿真，HB的谐波次数为2。tuning peak的VGS，想看到效率的理论曲线。可是看到的不如单管的性能。
所以，我想问问我的schecmatic哪里有误?
有几个问题诚心请教各位同行前辈：
1。在ADS中，我首先用loadpull的方法找到了MRF9125的效率最佳点，在此效率最佳点下，我分别用一段传输线和一个并联到地的电容进了50ohm的匹配。我的目的是做一个60W的功放。
2。然后我把单个电路复制了一遍，从3dB桥把输入信号一分为二，把peak的VGS改小，进行功率扫描。我只对880M进行仿真，HB的谐波次数为2。tuning peak的VGS，想看到效率的理论曲线。可是看到的不如单管的性能。
所以，我想问问我的schecmatic哪里有误?

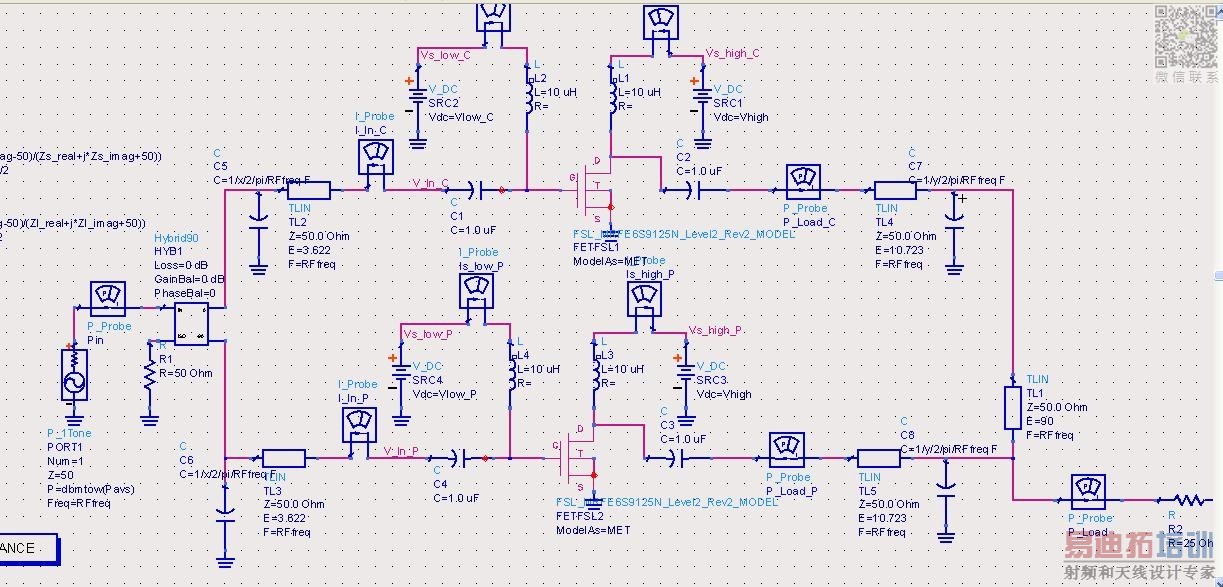

帮你插入图片。
是不是没有考虑offset line啊?
申明：网友回复良莠不齐，仅供参考。如需专业帮助，请学习易迪拓培训专家讲授的ADS视频培训课程。
