ADS二极管参数问题
录入:edatop.com 点击:

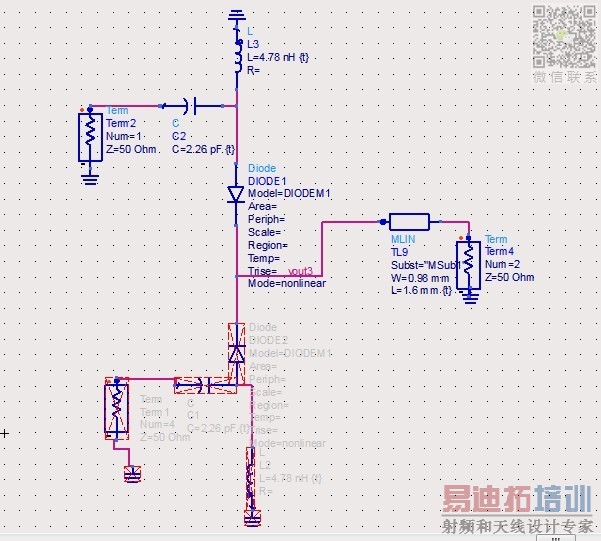

ADS能不能 设置二极管的反向电阻?问题如下,下图是一个三端口网络,二极管参数按照火峰老师的混频器教程中设置的,TL9为一微带线,Z0为50欧
如果我把下边的部分X掉,可以算出从1端口看进去的输入阻抗是,近似的。50欧。但是如果不X掉,1端口看进去的输入阻抗会不是50欧,但是如果按照自己计算,下端X掉部分的阻抗应该会很大,(因为二极管反向电阻很大),由于这个网络是单平衡混频器的匹配电路部分,将这个网络和前端的3db定向耦合器相连接的。如果不是50欧,匹配会不会出现问题?我在座的过程中发现自己做出来的3db耦合器的中频输出的功率比较小,怀疑是匹配网络的问题。
想问下二极管的反向电阻是不是影响这个问题的因素?,如何设置?
如果我把下边的部分X掉,可以算出从1端口看进去的输入阻抗是,近似的。50欧。但是如果不X掉,1端口看进去的输入阻抗会不是50欧,但是如果按照自己计算,下端X掉部分的阻抗应该会很大,(因为二极管反向电阻很大),由于这个网络是单平衡混频器的匹配电路部分,将这个网络和前端的3db定向耦合器相连接的。如果不是50欧,匹配会不会出现问题?我在座的过程中发现自己做出来的3db耦合器的中频输出的功率比较小,怀疑是匹配网络的问题。
想问下二极管的反向电阻是不是影响这个问题的因素?,如何设置?
大牛们赶紧的
