SI-listADS调用IBIS模型-DDR2数据信号仿真实例
录入:edatop.com 点击:
ADS支持调用IBIS模型,本文以DDR2的数据信号为例,介绍了一下IBIS模型的调用。

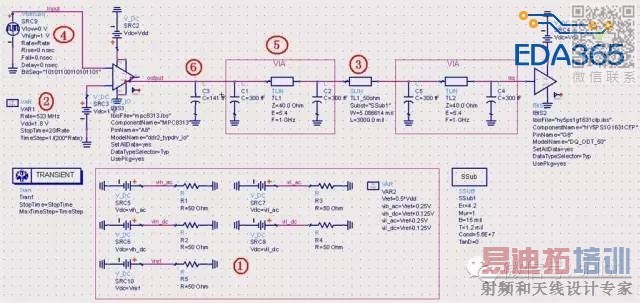

注释1:设定Vih和Vil的ac、dc电平特性及Vref电平。在判断波形的时候可以方便的调出来。
注释2:设置信号速率及电平大小。stoptime及step大小设置为变量,随信号速率变化。(也可以设置常量表示)

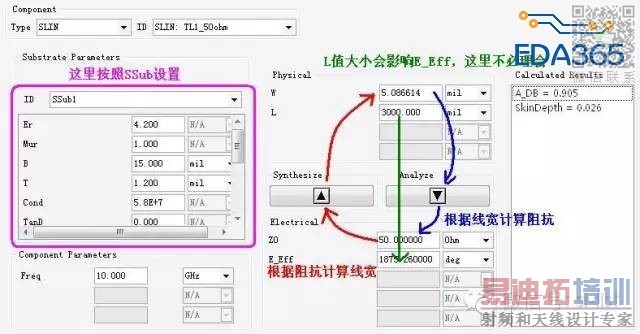

注释3:设置传输线类型、长度及宽度。这里需注意SLIN需配合SSub使用。选中SLin,然后在Tools-->LineCalc-->Send Selected Component To LineCalc

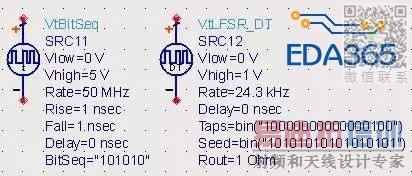

注释4:Source如果设置为下图两种都可以。VtBitSeq可以自定义仿真码型,VtLFSR_DT采用随机码。
注释5:过孔的简单等效模型,可以用准确的S参数替代。
注释6:pin的寄生电容

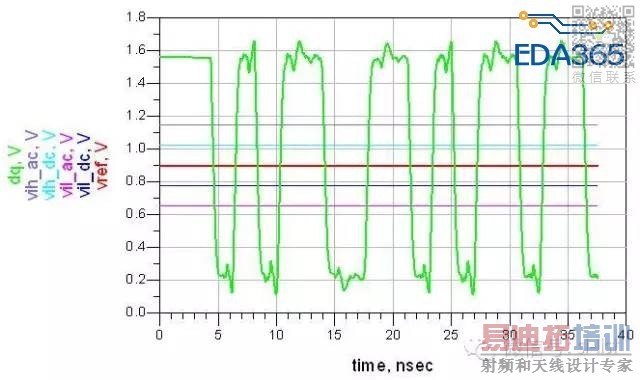

查看波形前需注意给需要查看的网络进行命名,命名后才可以查看到波形。
