ADS2016 通道仿真器技术

录入:edatop.com    点击:

用户说:如果我使用的是特定标准呢?我需要标准的发射端和接收端模型!

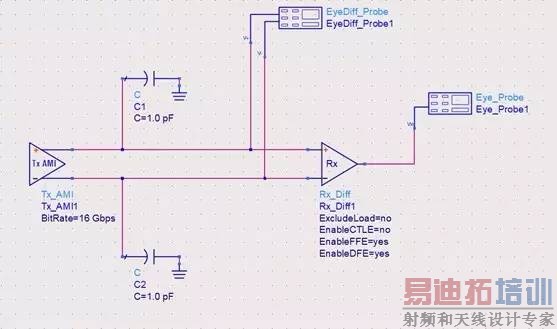

答:我们有符合标准的 IBIS-AMI 发射端和接收端模型,适用于 PCle3、USB 3.1 和 100GbE,这些模型可以在软件安装的 一致性测试工具 和/或 示例工程文件中找到。

这里有两个典型的例子,分别是:

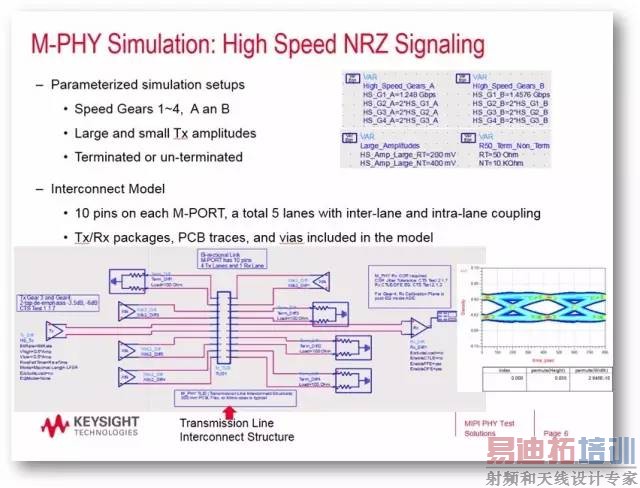

1. MIPI C-PHY、D-PHY 和 M-PHY 模板

表中文字中英对照:

M-PHY  Simulation: High Speed NRZ Signaling

- Parameterized simulation setups

● Speed Gears 1~4, A an B

● Large and small Tx amplitudes

● Terminated or un-terminated

- Interconnect Model

● 10 pins on each M-PORT, a total 5 lanes with inter-lane and intra-lane  coupling

● Tx/Rx packages, PCB traces, and vias included in the model

Transmission  Line Interconnect Structure

M-PHY仿真:高速 NRZ 信令

- 参数化仿真设置

● 信号速率档位1~4,A 和 B

● 大、发射端小发射信号幅度

● 端接或非端接

- 互连模型

● 每个 M-PORT 上有 10 个引脚,通道间和通道内耦合共有 5 条通道

● 模型中包括发射端/接收端封装、PCB 迹线和过孔

传输线互连结构

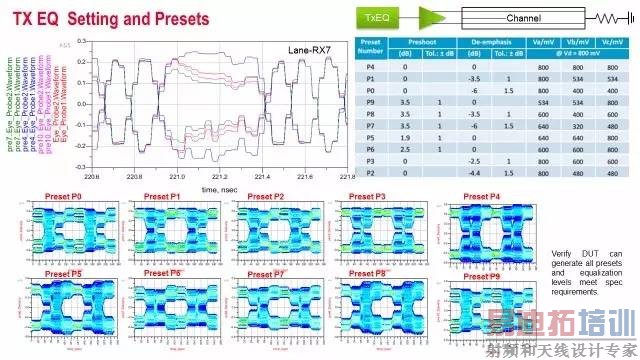

2. 针对 PCIe3.0 标准的均衡预设,加入到 PCIe 3.0 一致性测试工具中,可用于批处理模式仿真。这一点可以很容易地采用新模板实现。

表中文字中英对照:

TX  EQ Setting and Presets

Lane-RX7

time, nsec

Channel

Preset P0

Preset P1

Preset P2

Preset P3

Preset P4

Preset P5

Preset P6

Preset P7

Preset P8

Preset P9

Verify DUT  can generate all presets and equalization levels meet spec requirements.

发射端均衡设置和预设

通道 – RX7

时间,纳秒

通道

预设 P0

预设 P1

预设 P2

预设 P3

预设 P4

预设 P5

预设 P6

预设 P7

预设 P8

预设 P9

验证被测器件能否生成满足规范要求的全部预设和均衡等级
