ADS2016带你玩转SnP
录入:edatop.com 点击:

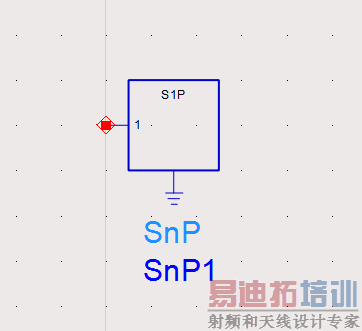

大家知道, ADS 的仿真器对S 参数文件的支持非常好。在从前的ADS 版本中, 不同端口数的S 参数文件需要通过不同的S 参数元件导入。 在ADS2016版本中, 所有的S 参数文件都可以通过同一个SnP元件导入,就是下面这个小元件了:
乍看起来,它的样子和原有的S1P元件很相像,也没什么特别的嘛。 别着急,让我们慢慢往下看。 首先,双击打开SnP的属性窗口。

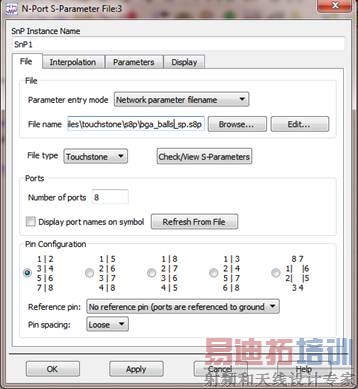

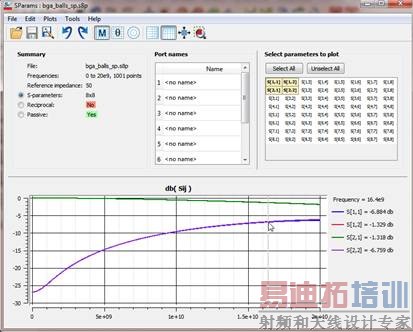

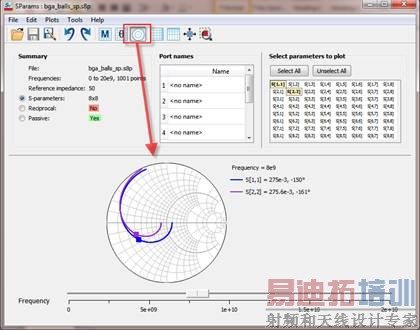

File栏中指定需要导入的Touchstone文件。然后, 单击Check/View S-Parameters, ADS 打开了一个新的视图窗口: 在这个窗口中, 我们可以在右侧任意需要查看的S 参数进行预览。预览的数据可以是S 参数的幅度, 相位,以dB为单位的幅度等。数据即可以矩形图显示, 也可以史密斯圆图显示, 并可以添加marker进行数据标识。 在中央的Port names栏目中还可以对端口进行命名。

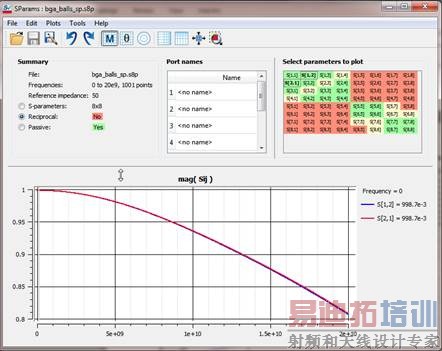

ADS2016 不仅可以对数据进行预览, 还可以检查S 参数的互易性和无源性。如下图, 选择左侧的Reciprocal,进行互易性检查。

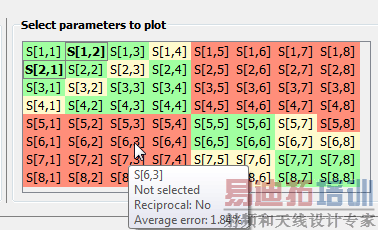

显示红色的是互易性很差的数据。 黄色的数据互易性勉强可以接受。 绿色的数据互易性非常好。 将鼠标移动到数据上是, 还可以显示互易性误差:

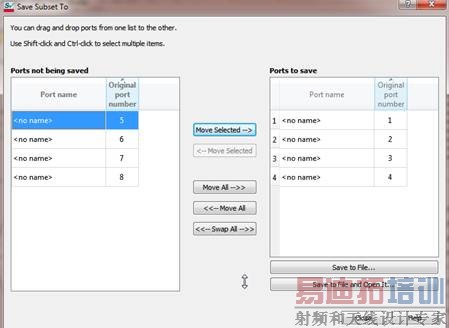

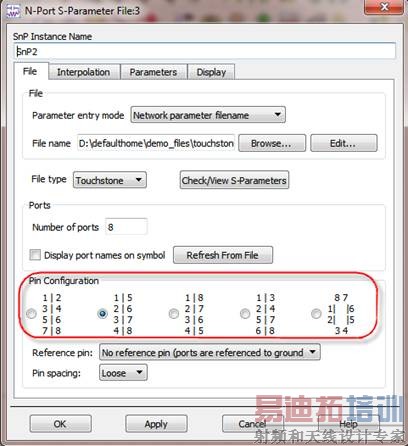

点击左侧的Passive, 则可以查看数据的无源性。窗口中显示了不同频率的S 参数的本征值。 当本征值小于1时, S 参数是无源的。无源性和互易性的判断门限是可以修改的,从Tools菜单中选择Options中就可以进行设定 常有朋友问, ADS 是否能够从一个端口数很多的S 参数文件中选择某些特定的端口, 将这些端口的S 参数单独保存为某个Touchstone文件? 以前, 我们需要在原理图中将其他端口接电阻, 将特定端口接Term,再仿真一次S 参数,然后将仿真结果写出到Touchstone文件中。在新的ADS 中实现这一功能就简单多了。 在上面的窗口中, 选择 File->Save Subset To …, 接下来, 挑选你想保存的端口, 加到右侧,点Save to File…,搞定! 看完上面的介绍, 我们再回到SnP属性窗口,通过Pin Configuration选择一种Pin脚的排布形式。 SnP会根据端口数目自动转换成相应的符号。Pin脚的间距还可以通过Pin Spacing进行调节。
好了,关于ADS2016的SnP就介绍到这儿。 最后,问大家一个小问题, 有谁知道在ADS 中如何将多个S 参数文件合并成一个大的S 参数文件么?
乍看起来,它的样子和原有的S1P元件很相像,也没什么特别的嘛。 别着急,让我们慢慢往下看。 首先,双击打开SnP的属性窗口。
File栏中指定需要导入的Touchstone文件。然后, 单击Check/View S-Parameters, ADS 打开了一个新的视图窗口: 在这个窗口中, 我们可以在右侧任意需要查看的S 参数进行预览。预览的数据可以是S 参数的幅度, 相位,以dB为单位的幅度等。数据即可以矩形图显示, 也可以史密斯圆图显示, 并可以添加marker进行数据标识。 在中央的Port names栏目中还可以对端口进行命名。
ADS2016 不仅可以对数据进行预览, 还可以检查S 参数的互易性和无源性。如下图, 选择左侧的Reciprocal,进行互易性检查。
显示红色的是互易性很差的数据。 黄色的数据互易性勉强可以接受。 绿色的数据互易性非常好。 将鼠标移动到数据上是, 还可以显示互易性误差:
点击左侧的Passive, 则可以查看数据的无源性。窗口中显示了不同频率的S 参数的本征值。 当本征值小于1时, S 参数是无源的。无源性和互易性的判断门限是可以修改的,从Tools菜单中选择Options中就可以进行设定 常有朋友问, ADS 是否能够从一个端口数很多的S 参数文件中选择某些特定的端口, 将这些端口的S 参数单独保存为某个Touchstone文件? 以前, 我们需要在原理图中将其他端口接电阻, 将特定端口接Term,再仿真一次S 参数,然后将仿真结果写出到Touchstone文件中。在新的ADS 中实现这一功能就简单多了。 在上面的窗口中, 选择 File->Save Subset To …, 接下来, 挑选你想保存的端口, 加到右侧,点Save to File…,搞定! 看完上面的介绍, 我们再回到SnP属性窗口,通过Pin Configuration选择一种Pin脚的排布形式。 SnP会根据端口数目自动转换成相应的符号。Pin脚的间距还可以通过Pin Spacing进行调节。
好了,关于ADS2016的SnP就介绍到这儿。 最后,问大家一个小问题, 有谁知道在ADS 中如何将多个S 参数文件合并成一个大的S 参数文件么?
