求教：在ADS中如何根据奈奎斯特判据判断是否起振
录入：edatop.com 点击：

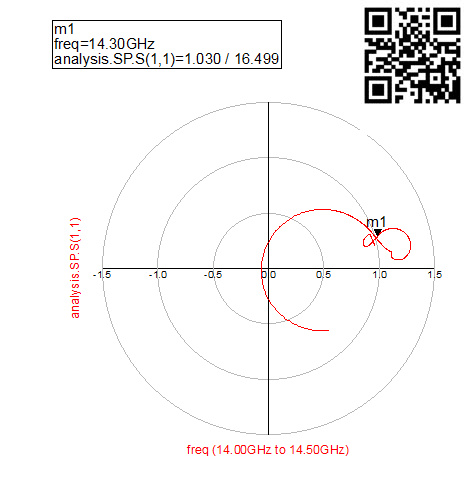

本人是新人，最近在做有关VCO的毕业设计，现在还在跟着论文的思路进行ADS的仿真，但最近遇到了问题。得到如图仿真结果之后不知道怎么判断是否起振，论文里说是用奈奎斯特判据进行判断，但我不会看这个的零极图，所以向各位大佬请教一下到底怎么判断。还有一个问题就是，图中m1点分析得到的数值是什么意思?先谢谢各位了。
求大神指导下
奈奎斯特判据不是看S11吧，它看的是特征方程的极零点，那个曲线如果把原点包围了就会振荡
