求助linecalc微带耦合线的计算问题
录入：edatop.com 点击：

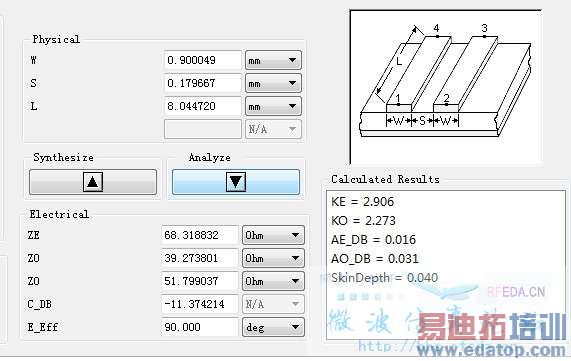

我已近计算好了微带耦合线的奇偶模特性阻抗Ze Zo 但是图中的C_DB和E_Eff是怎么设置的 C_DB是什么意思 还有那两个Zo又是怎么分的 哦那个当我设置完Ze后再设置Zo时Ze怎么又变了纠结啊
那2个zo不用管他。你只要填上奇偶他自己就会变了。什么原理我就不知道了
ze和zo分别是偶模阻抗和奇模阻抗，你计算耦合微带线的时候，只需要知道这两个阻抗值就可以了，z0的大小可以根据这两个计算出来。C_dB是耦合系数，微带线之间的距离是根据这个来计算的，E_Eff是对应的电长度。
那耦合系数要自己设置的还是默认的
哦 明白了 谢谢啦
想问下两个Z0 那个是微带线的特征阻抗 哪个是耦合线的奇模阻抗？
