ADS momentum端口设置求助
录入:edatop.com 点击:

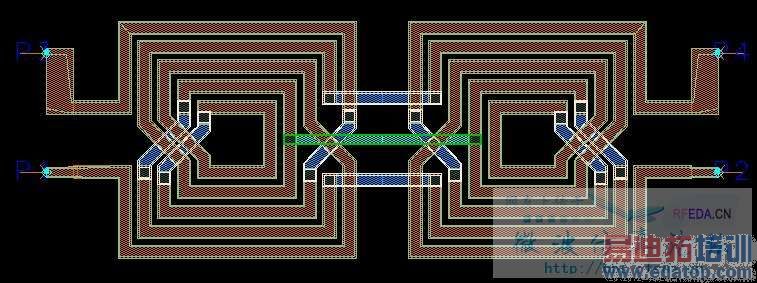

现仿真两个背靠背连接的Balun,1,2端为输入和输出端,3,4接地,我不清楚port端口应该怎么设置,于是采用两种方法,但结果差别很大,求大家指导!

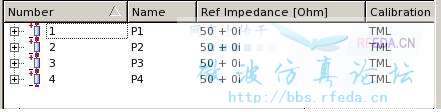

第一种方法:1,2,3,4全用单独port,仿真结束后生成符号并导入电路图,在电路图中将3,4端口接地,1,2再接port仿真

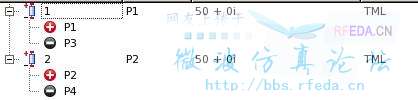

第二种方法:在layout中3,4分别作为1,2的参考地仿真,相当于两端口网络,仿真结束后生成符号并导入电路图,1,2口接port仿真
大家看看,应该怎么设置端口,多谢了!
第一种方法:1,2,3,4全用单独port,仿真结束后生成符号并导入电路图,在电路图中将3,4端口接地,1,2再接port仿真
第二种方法:在layout中3,4分别作为1,2的参考地仿真,相当于两端口网络,仿真结束后生成符号并导入电路图,1,2口接port仿真
大家看看,应该怎么设置端口,多谢了!
