设计功放时，负载牵引半径和圆心确定

录入：edatop.com 点击：

设计功放时，根据最佳负载牵引的半径和圆中心来确定输出效率和功率，（参照ADS2008射频电路设计与实例分析第209页）怎么就知道此时的半径和员中心是最好的？此时的效率和输出功率就高呢？用到优化工具吗？
疑惑重重呀求帮助谢谢

你定的半径圆心不算数
要在你定的半径和圆心情况下，能把等功率圆或等效率圆圆心弄出来，那圆心才是大输出功率（最大效率）的点

恩你说的很对，我现在有个疑问就是有什么好的方法在改动半径和圆心的同时也可以看到最大功率和效率的变化，我看了下ADS2008那本书上的第209页上没有相关说明，直接就得到了这个半径和圆中心，欢迎继续讨论

我一般是随手调的。多试几次就出来了
规律的话，你可以参考下这个资料应该有讲

这个不知道有什么秘诀没有，每次都是试了好久才行。

谢谢大家，慢慢琢磨

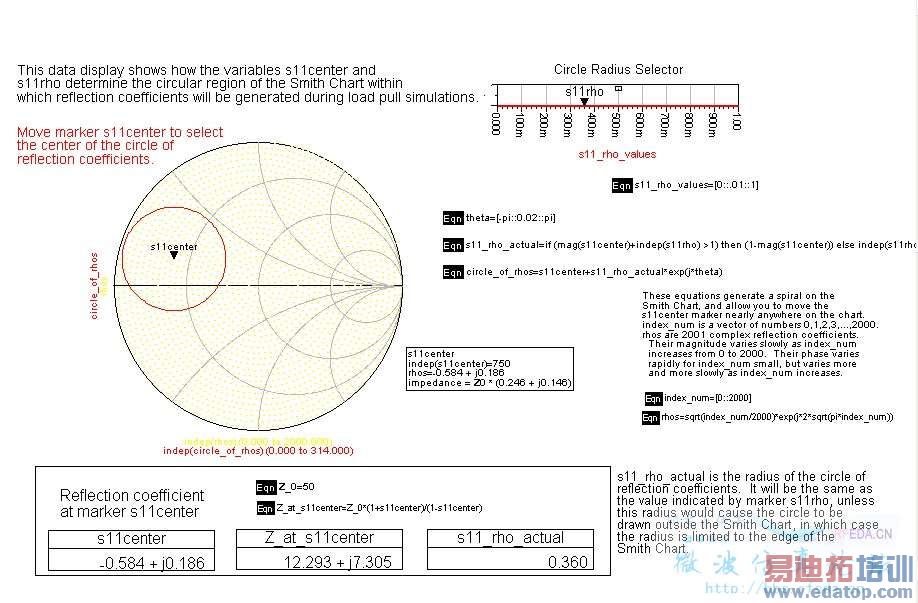

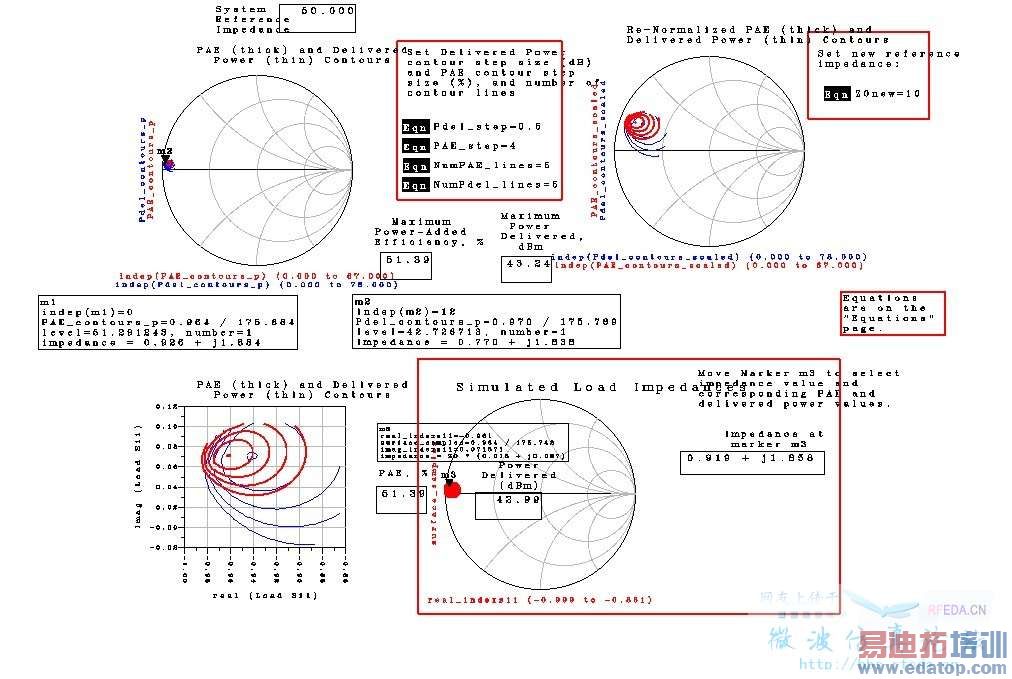

如图所示，主要是通过观察HB1Tone_LoadPull图中左下角功率圆和效率圆圆心的位置来确定，只要你确定的要扫描的S11圆心和半径的范围包含了功率圆和效率圆圆心就行了！具体你可以参考附件中介绍的经验
