WCDMA高效率线性功放方案选择级指标分析
录入:edatop.com 点击:
测试信号:test model 1 ,64DPCH
工作频段 2110-2170MHz
最大输出功率38dBm
自动电平控制: 最大功率时,输入功率增加10dB,输出功率增加量小于1dB
增益 25dB
增益波动:<2dB
增益可调范围:0-30dB可调,调节步进1dB
相位一致性:每模块之间误差小于5°
EVM:<5%
PCDE<-40dB(test model3)
效率>35%

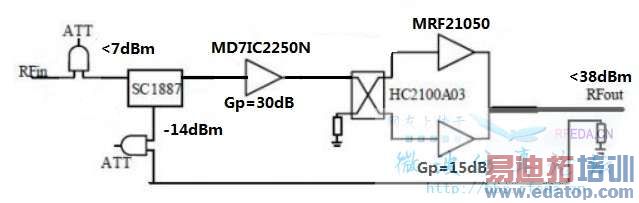

我打算用一级推放加一级对称Doherty功放实现,在加上SC1887作为模拟预失真,提高线性度。并在之前加入压控衰减器以实现增益可调。方案可能不成熟,芯片选择可能也并不合适,希望各位大虾多多指点。
现在我有几处不明。
1、增益步进可调是电调还是手动调节?
2、自动电平控制如何实现?
3、信号的峰均比是多少?指标规格书只给出了test model1 ,64DPCH。我没有找到这个信号的参数。
4、线性化指标给出的是EVM和PCDE而不是常见的IMD3或ACLR。他们之间是否有对应关系?或者这两个指标是否有计算公式可以用于仿真。
5、Doherty功放功率管应该如何选择。我用MRF21050仿真过,因为他的1dB压缩点在47dBm左右,我只在44dBm以上得到了比较高的效率,而38dBm出效率只有22%左右,非常之低。是否高功率管子在此并不适用?各位有没有什么管子可以推荐?关于功率管的问题,详见我的另一帖/read-htm-tid-82861.html
工作频段 2110-2170MHz
最大输出功率38dBm
自动电平控制: 最大功率时,输入功率增加10dB,输出功率增加量小于1dB
增益 25dB
增益波动:<2dB
增益可调范围:0-30dB可调,调节步进1dB
相位一致性:每模块之间误差小于5°
EVM:<5%
PCDE<-40dB(test model3)
效率>35%
我打算用一级推放加一级对称Doherty功放实现,在加上SC1887作为模拟预失真,提高线性度。并在之前加入压控衰减器以实现增益可调。方案可能不成熟,芯片选择可能也并不合适,希望各位大虾多多指点。
现在我有几处不明。
1、增益步进可调是电调还是手动调节?
2、自动电平控制如何实现?
3、信号的峰均比是多少?指标规格书只给出了test model1 ,64DPCH。我没有找到这个信号的参数。
4、线性化指标给出的是EVM和PCDE而不是常见的IMD3或ACLR。他们之间是否有对应关系?或者这两个指标是否有计算公式可以用于仿真。
5、Doherty功放功率管应该如何选择。我用MRF21050仿真过,因为他的1dB压缩点在47dBm左右,我只在44dBm以上得到了比较高的效率,而38dBm出效率只有22%左右,非常之低。是否高功率管子在此并不适用?各位有没有什么管子可以推荐?关于功率管的问题,详见我的另一帖/read-htm-tid-82861.html
你说你用ADS仿真过,是仿真doherty,还是仿真负载牵引,如果是负载牵引在38dBm时候效率是22%是非常正常的哈,具体为什么,因为回退了很多啊,最好把工程给我,我可以帮你分析,高功率可以做好doherty的,你这个频率做个百分40%应该没啥子问题。如果方便的画,工程给我,我帮你看看
是仿真Doherty。相比AB类功放效率几乎没有提高。
