一个39dB的LNA的ADS仿真设计问题
录入:edatop.com 点击:

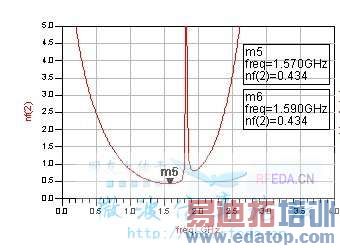

要求设计一个39db的LNA,3db带宽1.57-1.59GHz,本人采用ATF54143芯片来做,采用3级放大,匹配做好后出现了问题。NF(2)在1-2GHz都小于2,但是在1.8GHz处出现了一个跳变,到了16db。不明白为什么出现这个情况,虽然不是在要求的3db带宽内,但是还是想把这个问题解决。

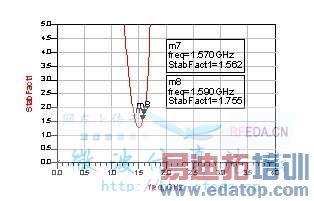

问题2:K值一般来说要求大于1即可,但是我的仿真结果在1-2GHz内都很大,有几百。仅仅在1.58GHz左右大概50MHz的范围里面是在1.5左右,其他地方都是很快的上升到很大。虽然说K值大于1即可,但是我同学说,最好K值要在一个较大的频段内稳定。所以求助。不晓得问题出在哪。
怎么来解决这个问题。
在线等答案。求助啊。
问题2:K值一般来说要求大于1即可,但是我的仿真结果在1-2GHz内都很大,有几百。仅仅在1.58GHz左右大概50MHz的范围里面是在1.5左右,其他地方都是很快的上升到很大。虽然说K值大于1即可,但是我同学说,最好K值要在一个较大的频段内稳定。所以求助。不晓得问题出在哪。
怎么来解决这个问题。
在线等答案。求助啊。

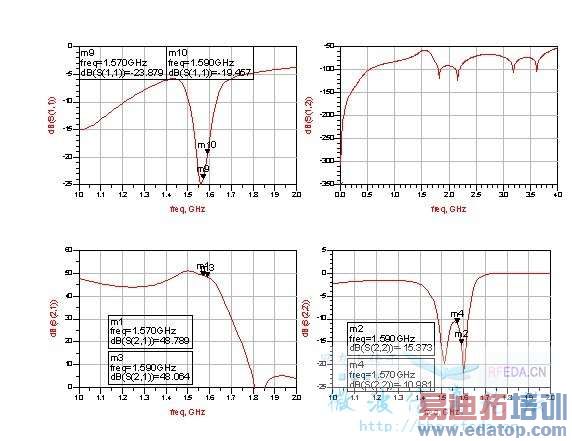

S22我重新优化了输出端口的匹配。调整了S11与S22在1.57-1.59GHz内都是小于-20db
