ADS2011 goal使用中的问题

录入:edatop.com    点击:

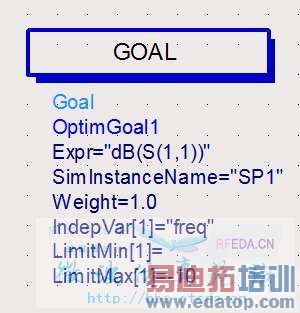

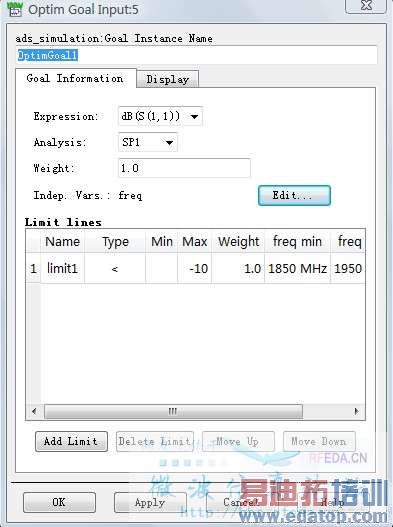

本人刚开始学习ADS,用的版本是201101,手头有本书是《ADS2009射频电路设计与仿真》。看到第六章S参数仿真,怎么也没办法进行参数优化,想了很长时间都不懂。之前好像有几个帖子也有关于goal的使用,我试了都不行啊。附件里有我具体设置的截图,跪求高人指点!

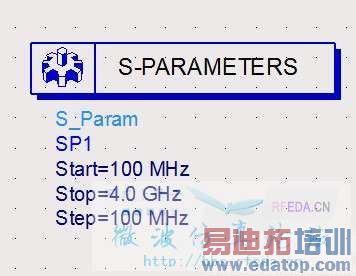

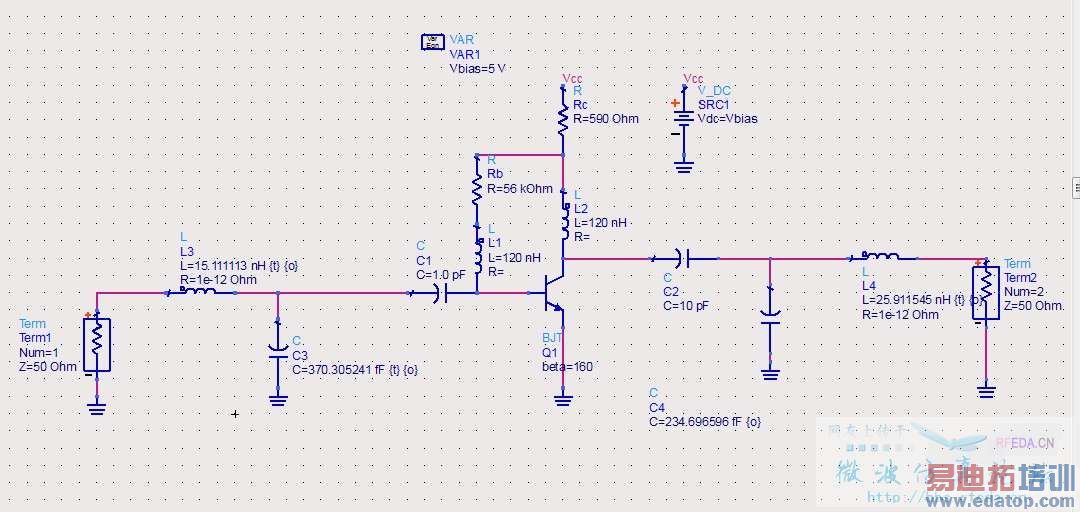

补充说明下我的问题,我在完成前面的输入输出匹配设置后无法进行优化s(1,1),s(2,2),s(2,1)参数,下面是电路图

我的匹配网络的电容电感l3,c3,l4,c4都设置optimization为Enable,变化范围也都按书上设置了 ,请问我错在哪了?



我看了一下你的电路图,怎么VAR里面没变量啊.优化变量在VAR里面设置的吧,不过我用 的是2009U1的,你可以试一下在元件上写上变量名比如C3,C4,L3,L4,在VAR里面设置



哦,不是那个的问题,ADS2011应该在simulate菜单下运行optimize选项,额。不过还是要感谢你!



一直都不知道为什么goal设置完,点击仿真按钮,仿真结果却没有优化,原来是要这样操作的!谢谢!



楼主关于goal的设置是正确的,3楼的操作正解,就优化了。
