如何将导入ADS的S参数与现有的电路匹配起来实现匹配优化
录入:edatop.com 点击:
如题
我的目的:将CST中仿真得到的S参数导入到ADS中,如下图,通过
导入touchstone文件格式的散射参数。然后,

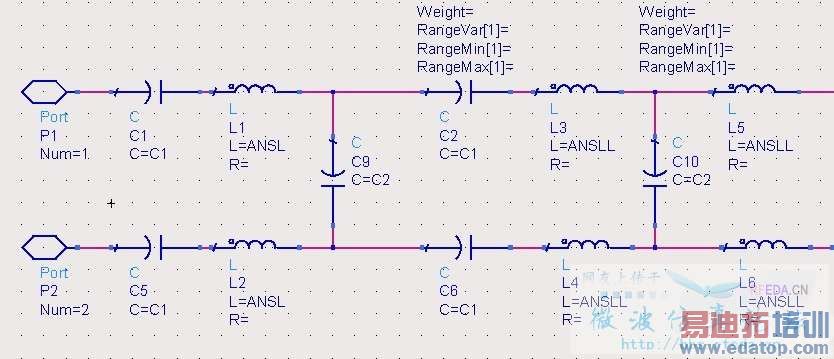

在ADS中创建与CST模型相等效的传输线等效电路如下图(部分),,
我现在想将这两个文件匹配起来,用优化的方法,让控制器根据现有的S参数图,来优化电路图中的几个电感和电容的参数(有估算值,可作为中心值来优化),请问高手,这样的思路可行吗?我对ADS不是很熟,可行的话,接下来要如何匹配?已经将导入的参数和ADS的电路图放在了同一个工程里了。非常感谢!
我的目的:将CST中仿真得到的S参数导入到ADS中,如下图,通过
导入touchstone文件格式的散射参数。然后,
在ADS中创建与CST模型相等效的传输线等效电路如下图(部分),,
我现在想将这两个文件匹配起来,用优化的方法,让控制器根据现有的S参数图,来优化电路图中的几个电感和电容的参数(有估算值,可作为中心值来优化),请问高手,这样的思路可行吗?我对ADS不是很熟,可行的话,接下来要如何匹配?已经将导入的参数和ADS的电路图放在了同一个工程里了。非常感谢!
若是ADS不能实现的话,WMO能实现吗?真心请教。非常感谢!
呃,,群里好冷啊
可以的啊。导入的cst的是snp的一个器件是吧,然后利用impedance tool可以将两个部分匹配起来,然后合成一个大的部分以后,将想要做调整的电容电感设置为优化变量设定优化目标就可以
是的,导入的是S2P,我先试试。非常感谢!

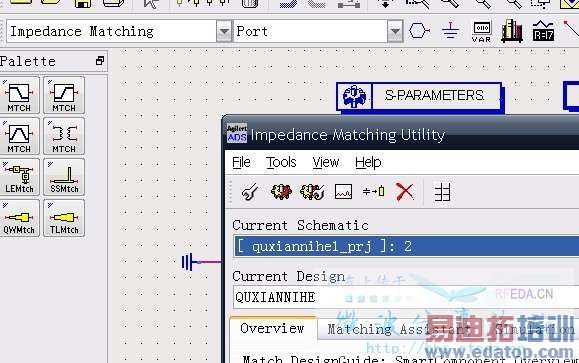

请问您说的是这个,,impedance matching这个控件吗?

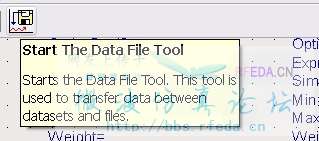

我试了不成功,那个S2P的文件应该用import载入,还是用那个data file tool 来写入(我用的是这个)?
非常感谢!
CST输出一个sNp文件,ADS调用这个文件,这个文件就是CST仿真走线的S参数;并且你ADS建模也有问题,最好添加PCB微带走线的特性,提高最后输出的准确度。
申明:网友回复良莠不齐,仅供参考。如需专业帮助,请学习易迪拓培训专家讲授的ADS视频培训课程。
