ADS中怎样大量添加节点名称

录入:edatop.com    点击:

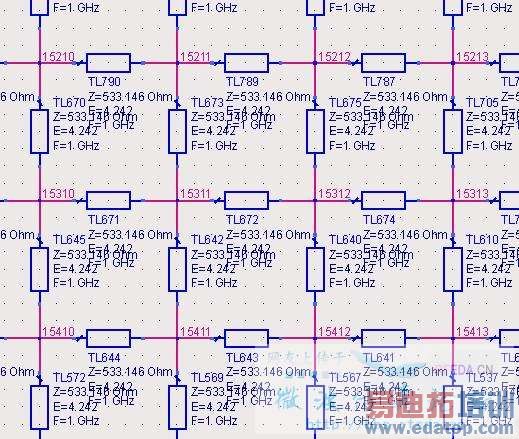

小弟最近正在做毕业论文,需要画出一个180*36单元的电路,并且要在节点处添加名称,差不多要添加180*36个,工作量太大了,而且多了容易出错。
请问各位大哥,怎样在ADS中大批量的添加节点名称。




那位路过的高人帮忙解决一下,感激不尽................



一样的疑问啊



这个还真不知道,一直就手动添加的。



刚刚添加完1000多个。



尽量将重复调用的元件做成子电路,这样只需要在子电路中设定节点的名字。 输出结果中会以Xn.xxxx表示这一节点电压,Xn为子电路元件的名字,xxxx为节点名。 这个可以重复嵌套。
