ADS设计VCO问题相求
录入:edatop.com 点击:

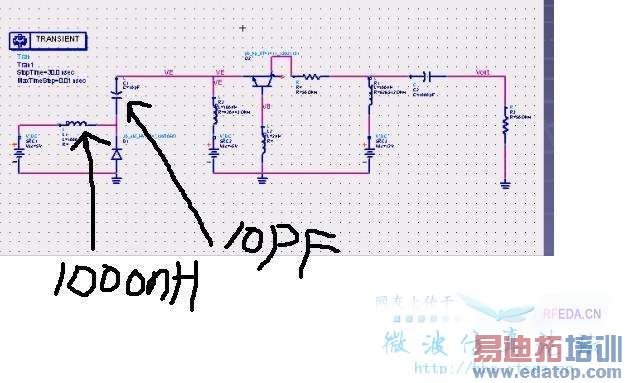

书上讲“经计算得到当变容二极管的电容为8.25pF时,谐振频率为1.8GHz”为什么我计算的不是,怎么计算的?f=1/[2*pi*(LC)½]?我是按这个计算的
另外一个电感也是1000nh,基极是2nh
在线求教,在网上没搜到相关解释,套用公式和书上计算的结果8.25pf相去甚远
在此求助无果的几率甚大啊
你对电路原理搞清楚没有呢?你说的那个1000nh电感是谐振作用吗?应该是隔直吧,谐振电感是那个2nh的,10pf的和变容二极管8.25pf串联起来计算出来就近似了
