ADS Mmomentum仿真，直流仿真与原理图直流仿真结果不一样
录入：edatop.com 点击：

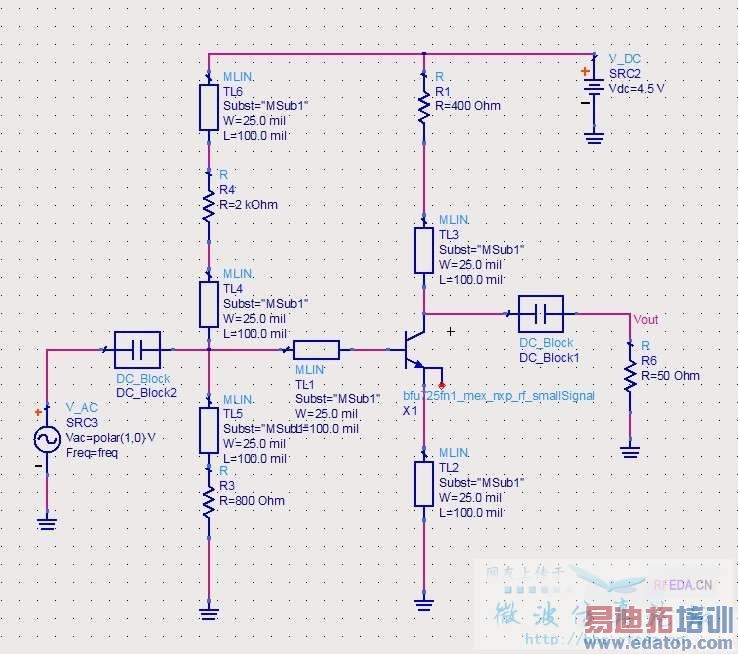

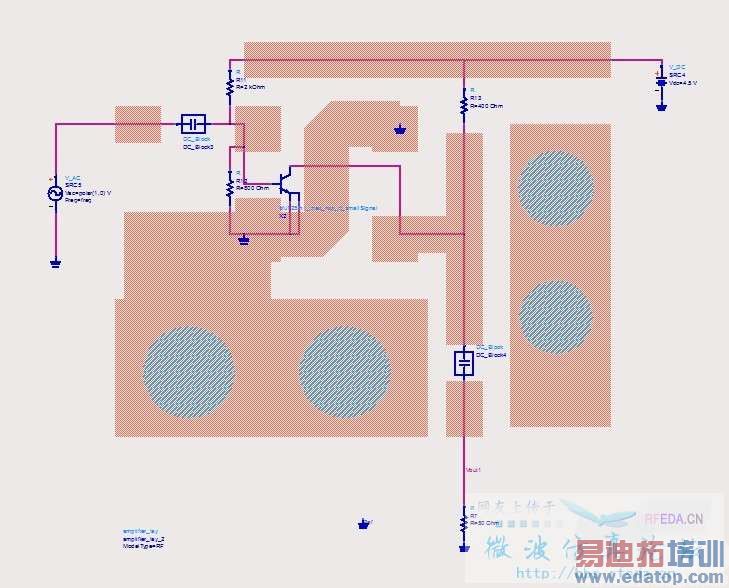

这是一个最基本的三极管放大电路，原理图仿真，和联合仿真的结果不同。直流仿真的结果很不一样。求指教
只搞过s参数仿真 版图
以momentum仿真结果为准
版图仿真考虑到了射频的耦合以及不连续性，以及电容的分布参数，原理图是理想仿真，没有考虑到很多东西，实际应该版图和原理图联合仿真优化
momentum仿真有源电路时，仿真频率应该要包含0Hz，否则直流偏置仿不准。
我也是失败了不少次，才发现这个蛋疼的设定的。
申明：网友回复良莠不齐，仅供参考。如需专业帮助，请学习易迪拓培训专家讲授的ADS视频培训课程。
