ADS版图里如何画多边形？

录入：edatop.com 点击：

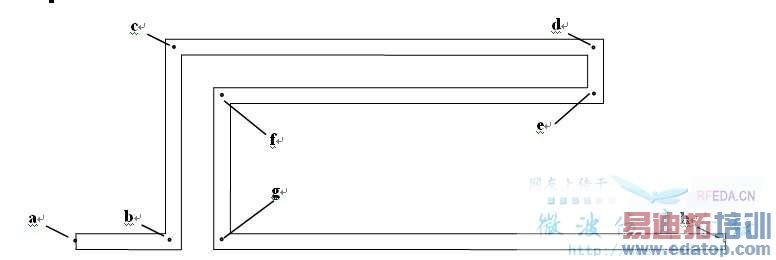

现在版图里画如上的图形，单位为um，坐标如下
Enter the following coordinates using the Insert > Coordinate Entry dialog.
a. (0,0)
b. (300,0)
c. (300,600)
d. (1600,600)
e. (1600,450)
f. (450,450)
g. (450,0)
h. (2000,0) [enter this last point twice]
图形为上图

用直线拼起来有什么区别吗？

这个是momentum例子上的东西吧，你先点多边形的图标create a new polygon,
然后照着输入坐标就可以了，我记得上面讲得很清楚

我就直接在这里面发问了：
在Momentum里面能不能实现，在多边形导体片上，挖掉一个圆形的窟窿？

可以的，用boolean运算吧，选择“差”运算。

ADS，不是HFSS！

可以挖窟窿的，，选中两个图形然后XOR，也就是异或好象就可以了，XOR好像在EDIT里面找

谢谢！
这就去试试！

不好意思，抢了楼主的位置！
你的答案在2楼！

我用的是02的老版本，选择edit—merge的功能，又分为“或”、“与”、“差”的功能，只要选中两个图形、选择“差”运算，就能挖孔了。
