ADS滤波器参数优化怎么用不好

录入：edatop.com 点击：

目标是截止频率为2.5GHz，在4GHz处的插入损耗必须大于20dB .

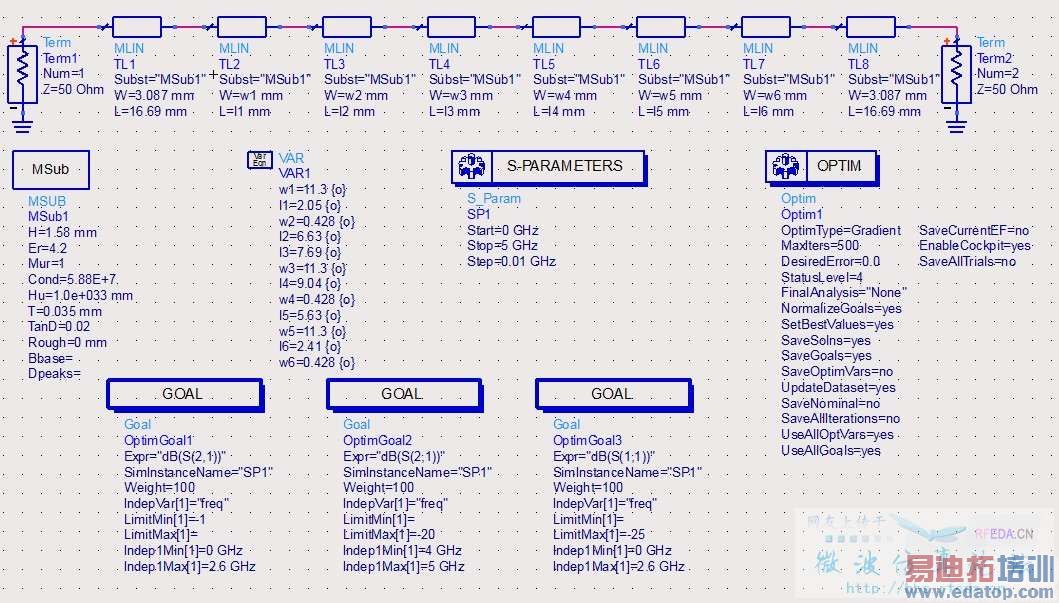

滤波器原理图如下图1:

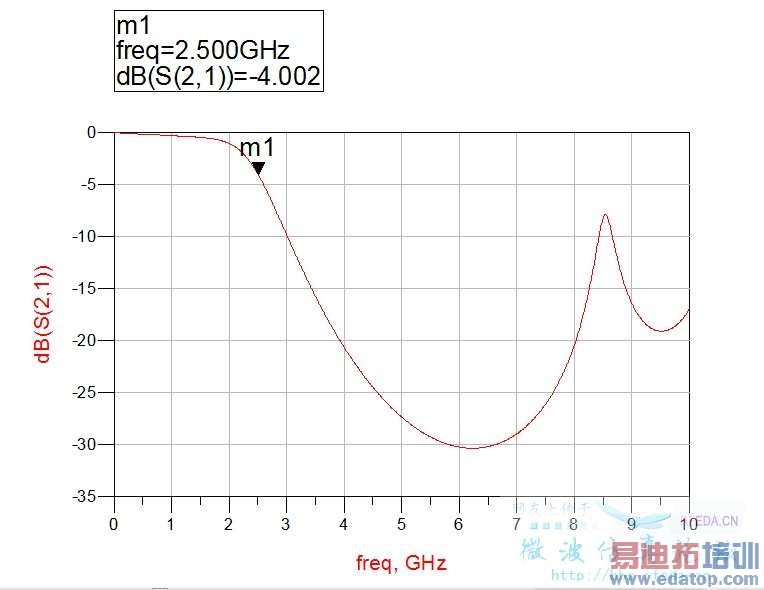

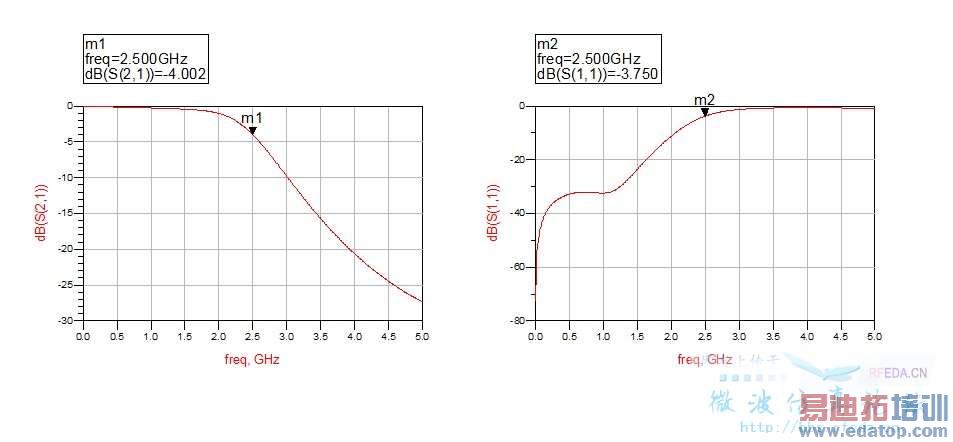

再没插入参数优化控件Goal时的仿真结果为t图2：

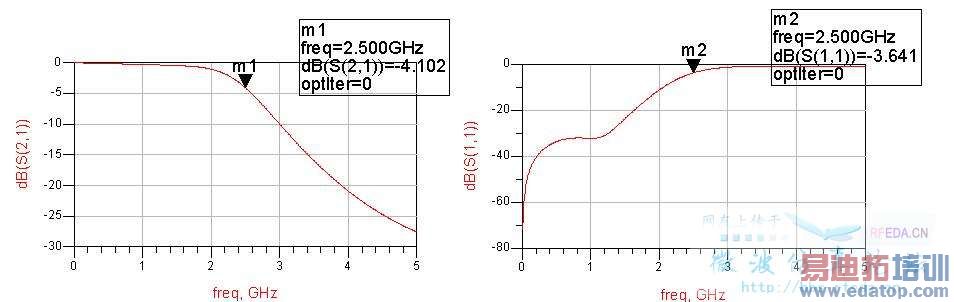

但是设置完Goal是仿真出来还是不变，和图2一样。我不知道是不是我设置上出了问题还是其他问题，纠结ing……望高手指点

求大神指点啊

你的参数设错了，是最小-20不是最大-20，你弄反了

大哥还是没有变啊

哈哈，看来菜鸟都是这出问题，我也是，不过你没优化啊，优化仿真在这simulate--optimize 你得点这

弱弱的问一下goal参数根据什么原则设定？
比如为什么设置3个

神魔意思？搞不明白

simulate后跟原来的图一样，optiter=0,但设置的number of iteration是500

知道怎么错了，设置参数时直接把值写进去了，自叹菜鸟啊
