新手ADS里怎么仿真检波二极管？

录入：edatop.com 点击：

刚开始接触ADS，需要用ADS来仿真高频检波二极管，当前的仿真器是SP，可以看到S参数。但是我想看输入功率VS输出电压的图，怎么弄？裸体跪谢……

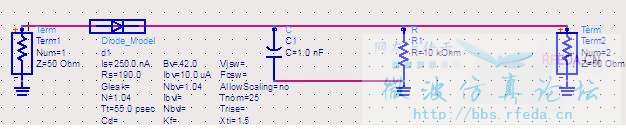

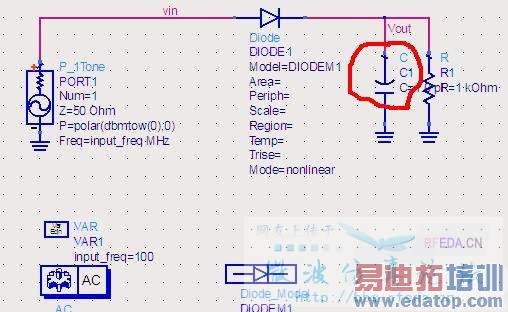

附上ADS电路图。

输入扫描功率，输出看电压？

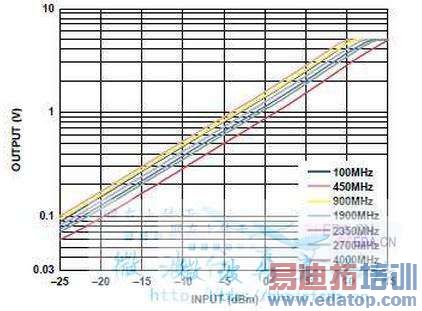

恩，能不能仿出下面的图？

多谢。
另有个问题：为什么在有的ADS教材里面，看到电容是反向用的？比如上面的低通，有的教材会把电容的输入端接地？为什么？

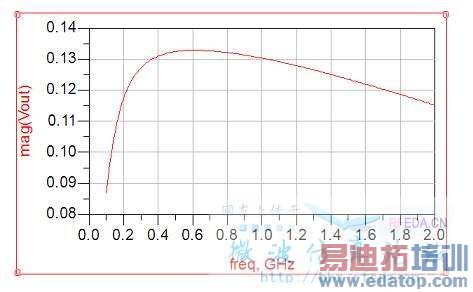

我用AC仿真器也仿了下，发现最后的结果和电容的极性无关，但是单单仿滤波器的话，电容输入端接地却不正确。

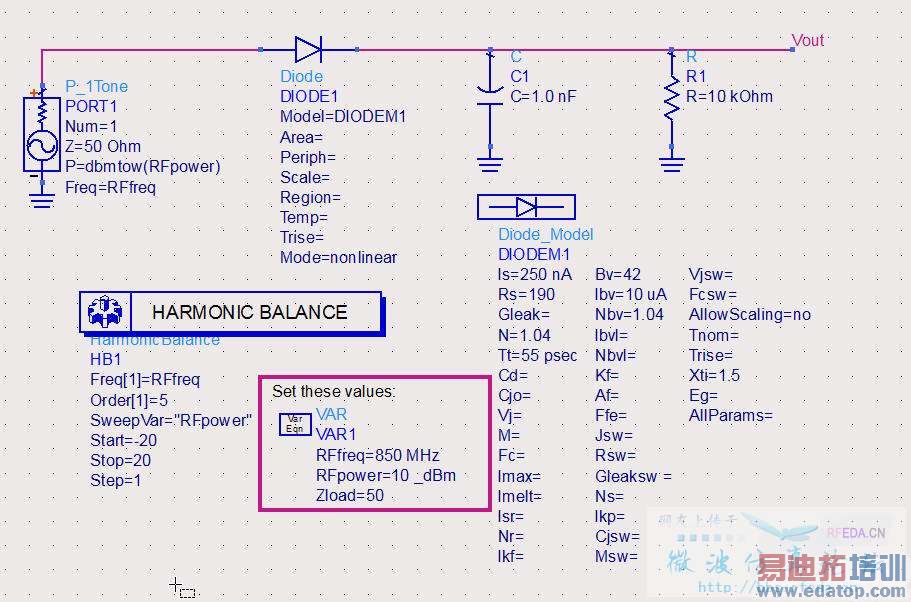

我按照你的结构仿了下，但是结果却差很多，帮忙看下怎么回事，多谢

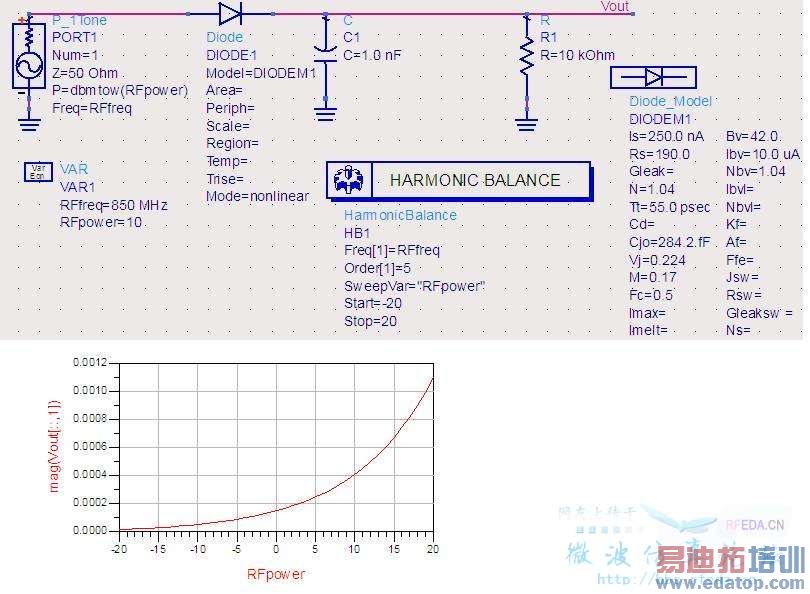

mag(Vout[::,0]) 是直流输出， mag(Vout[::,1]) 是850MHz的输出幅度

多谢

非常感谢

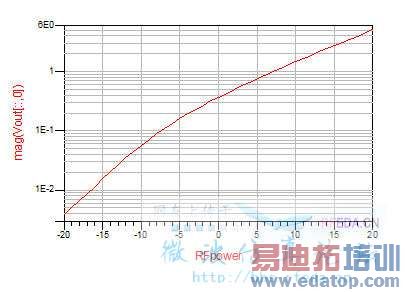

请问各路高手：这个图是用什么软件放出来的哦？还带频率扫描。
