ADS里自建元件的layout模型改变

录入：edatop.com 点击：

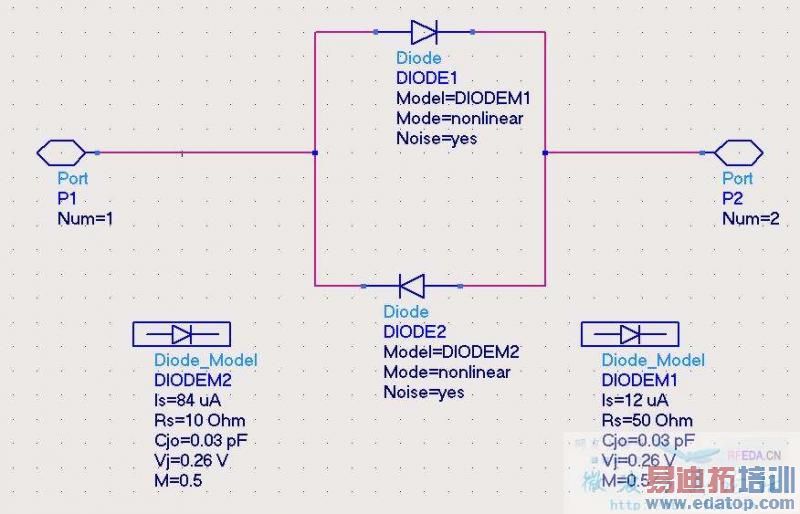

最近用到一个二极管模型，它的参考文档上说其仿真时应等效为两个二极管的对联，我建立了如下模型：

然后再上层电路通过设置，可以使其在Schematic 里的模型为下图所示：

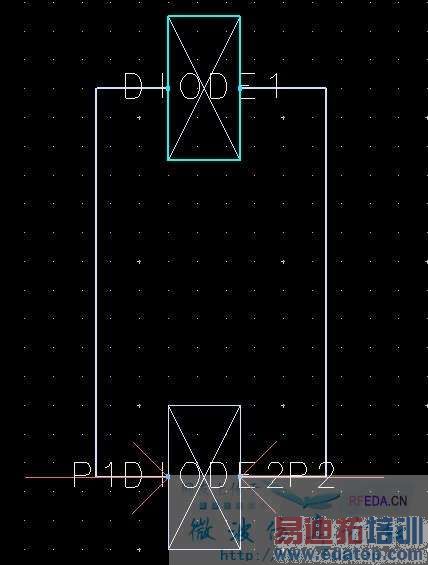

但是在layout里面，由于下层电路是由两个管子对接而成的，所以直接显示成如下情况：

把上下两个模型拖进点放大后，如下：

但问题是，当我用这个建立的模型做后续工作时，每次生成的layout版图二极管部分都如第3张图所示，而且最终制版时，应只有一个二极管的位置
所以麻烦大家帮我看看，应该怎么设置，才能使第一副图所示的layout模型为一个二极管；或说有其他什么把发实现我要做的这种对接管的物理模型等效？

你好，我最近刚学ADS，也碰到你这情况，看你的时间已经很久了，应该解决了吧？
能不能帮我指导下，改用什么方法解决，使二极管的版图和实际的宽长一样，只有两个管脚。
谢谢啊

我邮箱是446931531@qq.com
希望你不吝赐教，先谢谢哦

我想建一个四端口的变压器模型，没搞明白
