使用ads优化功能时遇到的问题
录入:edatop.com 点击:
请教板上大侠们,如何在使用ads优化电路参数时保证电路对称。
具体说来,我现在在设计一个lc滤波器,使用6阶切比雪夫带通滤波器模型,在优化电容值和电感值时采用随机优化的方法,结果电路不对称了,请问该如何设置
具体说来,我现在在设计一个lc滤波器,使用6阶切比雪夫带通滤波器模型,在优化电容值和电感值时采用随机优化的方法,结果电路不对称了,请问该如何设置

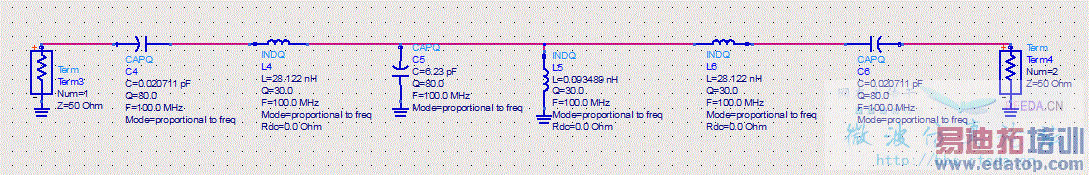

为方便表述,把图贴上。问题就是如何设置,可以让电路在优化时始终保持处于电路两端对称位置的电容值相同
用var来设定变量
在你需要对称的地方填上同样的变量
怎么优化啊,我做的5阶考尔带通滤波器,参数有18个,不可能把18个参数都设置成变量然后优化吧,求指导啊,不知道该怎么优化。
????
把你需要设置为相同电容值的电容都用变量(如C1)表示,再添加VAR控件,将C1添加进去,优化C1即可。不知道能否解答你的问题。呵呵!
