ADS momentum对传输线结构仿真及特性分析遇到问题
录入:edatop.com 点击:
毕设要求是利用momentum对传输线结构仿真,并利用仿真得到的S参数求特征阻抗随频率变化关系。
微带线结构

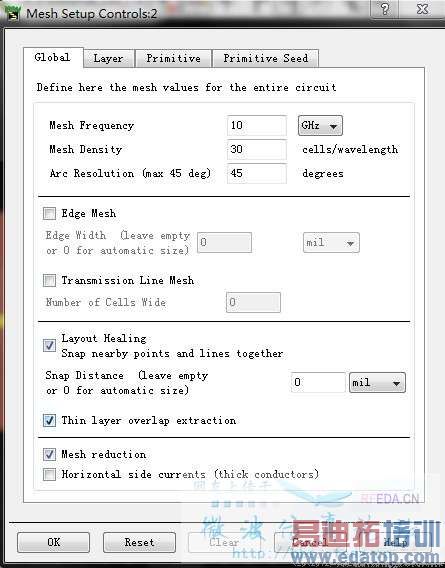

M2层 厚度3.4um,电导率 3.05e6;介质层 厚度6.53um,介电常数 4.25;M1层 厚度0.24um,电导率 4.167e7;Substrate 厚度300um,介电常数 11.9。M1层金属基板尺寸455um*2000um,M2层微带线尺寸25um*2000um。port1&port2口都设置的是single mode,分别在微带线两端。网格剖分设置
仿真得出S参数,然后将结果保存为S2P文件,设置如下
最后在原理图建立如下
微带线结构
M2层 厚度3.4um,电导率 3.05e6;介质层 厚度6.53um,介电常数 4.25;M1层 厚度0.24um,电导率 4.167e7;Substrate 厚度300um,介电常数 11.9。M1层金属基板尺寸455um*2000um,M2层微带线尺寸25um*2000um。port1&port2口都设置的是single mode,分别在微带线两端。网格剖分设置
仿真得出S参数,然后将结果保存为S2P文件,设置如下
最后在原理图建立如下
通过文献知道S参数求微带线特征阻抗的公式
所以在MeasEqn中输入公式 Z=50*sqrt(((1+S(1,1))*(1+S(1,1))-S(1,2)*S(1,2))/((1-S(1,1))*(1-S(1,1))-S(1,2)*S(1,2))),
在SNP1中加载weidaixian.s2p文件。
最后仿真得出的结果竟然是这样子的
两点商讨一下:)
1. substrate设置。M1层floating,应该加via hole 接地或者加ground port 。btw, 如果表示无误的话,这个传输线结构挺诡异,M1层如何接地是个问题
2. 阻抗不用加dB,并且在data display window 中可以直接输入公式,没有必要输出s2p,再导入用measeqn
关键还是momentum substrate设置
