求助:如何观察差分信号?
录入:edatop.com 点击:

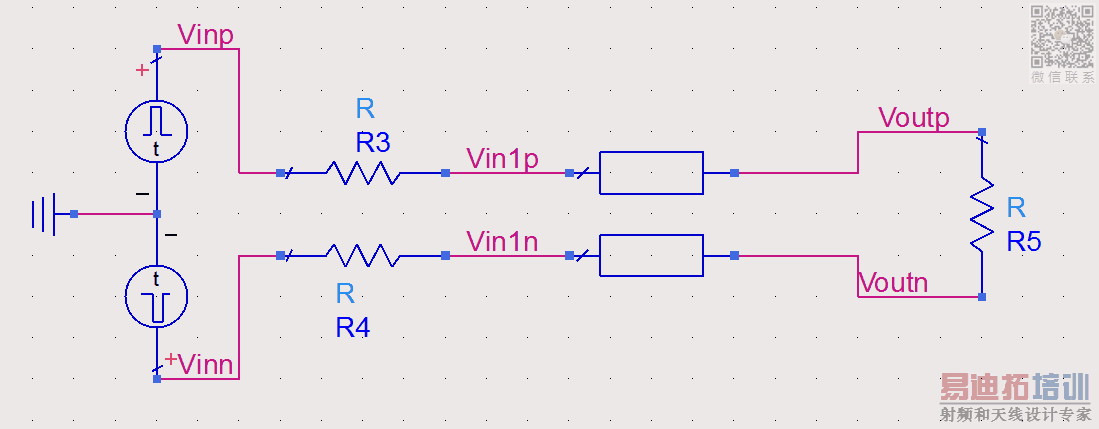

如图所示:我想要看看源或者负载失配对方波信号造成的失真。用两个电压源表示差分信号源,如何设置才能在负载电阻R5上观察到差分信号呢?
谢谢~~~
谢谢~~~
直接在结果中将Voutp和Voutn的节点拉出来就好了
我是直接把他们拉出来的,但是看到的跟单端是一样的,是不是他们两个要运算下呢?
用方程式表示:V_diff=Voutp-Voun,再把V_diff拉出来就看到了
申明:网友回复良莠不齐,仅供参考。如需专业帮助,请学习易迪拓培训专家讲授的ADS视频培训课程。
