3dB定向耦合器型电调衰减器ADS仿真问题,跪求大神帮忙!
录入:edatop.com 点击:
我在仿真的时候采用的是设计手册里的串联电路结构,结构如附图:

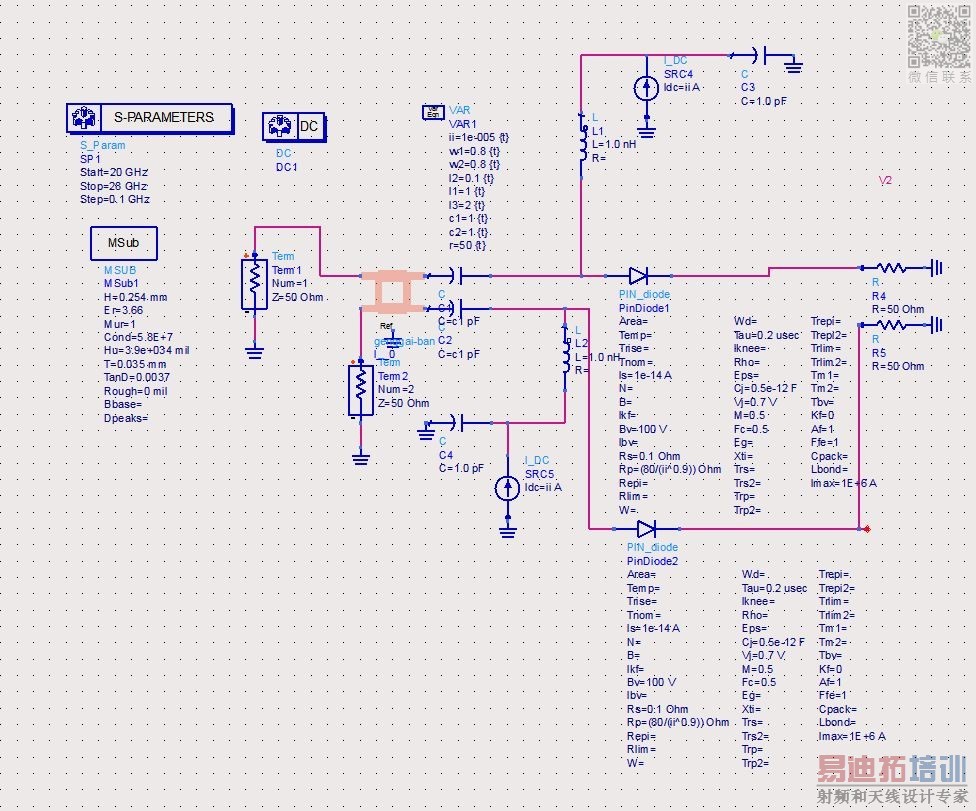

ADS仿真原理图如下图所示:

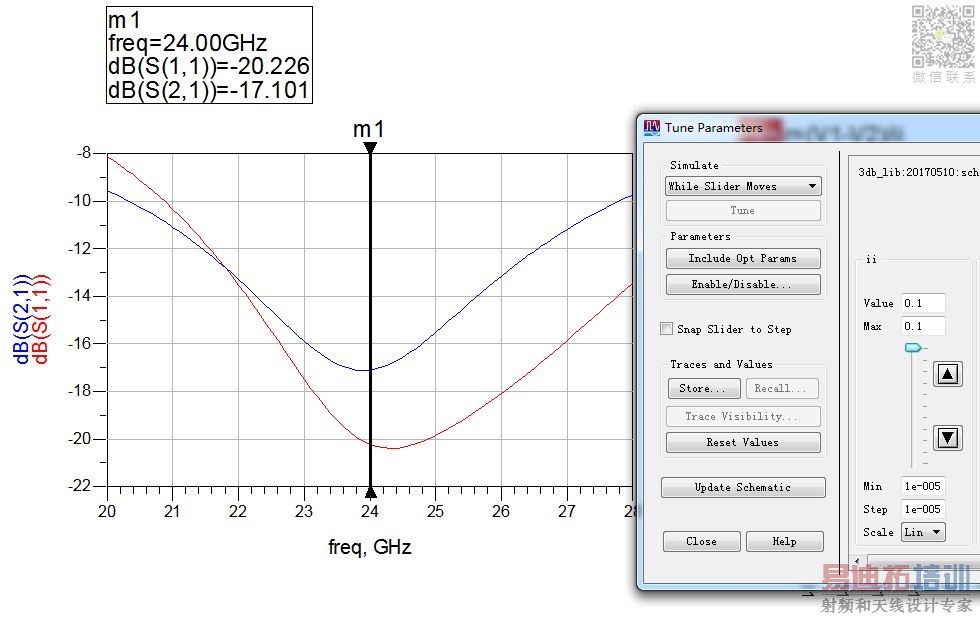

结果衰减只能在20dB到17dB的范围内进行调节,和理论上的0-至少20dB不一样,我想问一下我的原理图哪里存在问题,请大神解答,万分感谢。
用到的是
这个公式,
所以把PIN二极管换成二极管开关应该是实现不了这个功能的把
ADS仿真原理图如下图所示:
结果衰减只能在20dB到17dB的范围内进行调节,和理论上的0-至少20dB不一样,我想问一下我的原理图哪里存在问题,请大神解答,万分感谢。
电感调小的时候衰减能减到0DB左右,但是是以衰减动态范围的减小来换取的。比如电感为400pH时,衰减范围为7-8dB,所以想请问下有没有什么方法能够调节衰减,使得整个衰减器能够在0-15dB左右可调,谢谢!:D
除非加PIN二极管开关吧
增加级联可否 或者直接增加一个Hittite衰减器

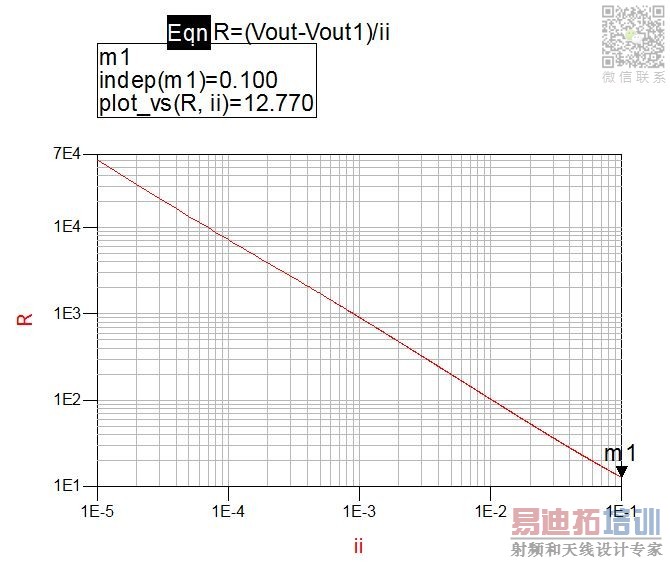

老师,这个衰减器主要是利用PIN二极管的I层电阻Rj随正向偏压的增加呈线性递减这个原理
用到的是
这个公式,
所以把PIN二极管换成二极管开关应该是实现不了这个功能的把
谢谢老师,这个我试试看看行不行
