哪位朋友有用ads进行ddr2/3的仿真实例？并使用kit进行标准测量？
录入：edatop.com 点击：
哪位朋友有用ads进行ddr2/3的仿真实例?并使用kit进行标准测量?

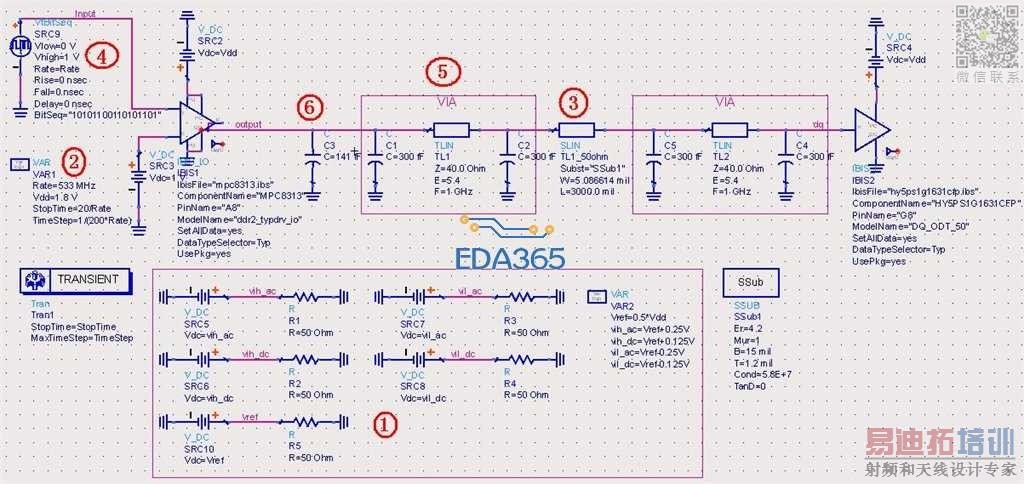

注释1：设定Vih和Vil的ac、dc电平特性及Vref电平。在判断波形的时候可以方便的调出来。
注释2：设置信号速率及电平大小。stoptime及step大小设置为变量，随信号速率变化。（也可以设置常量表示）

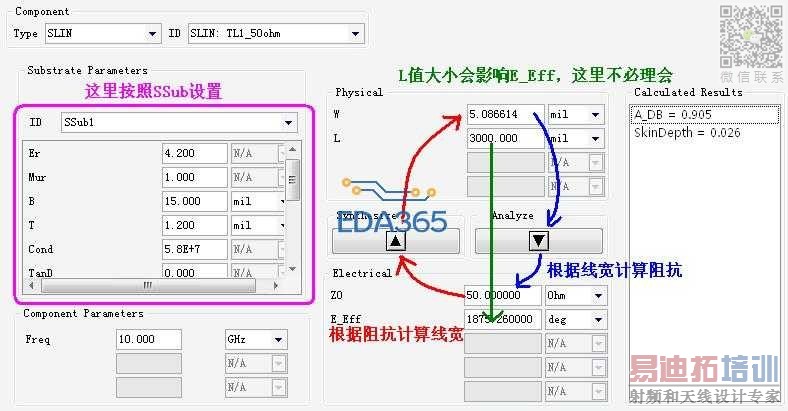

注释3：设置传输线类型、长度及宽度。这里需注意SLIN需配合SSub使用。选中SLin，然后在Tools-->LineCalc-->Send Selected Component To LineCalc

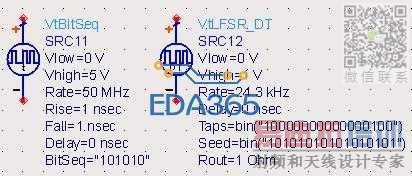

注释4：Source如果设置为下图两种都可以。VtBitSeq可以自定义仿真码型，VtLFSR_DT采用随机码。
注释5：过孔的简单等效模型，可以用准确的S参数替代。
注释6：pin的寄生电容

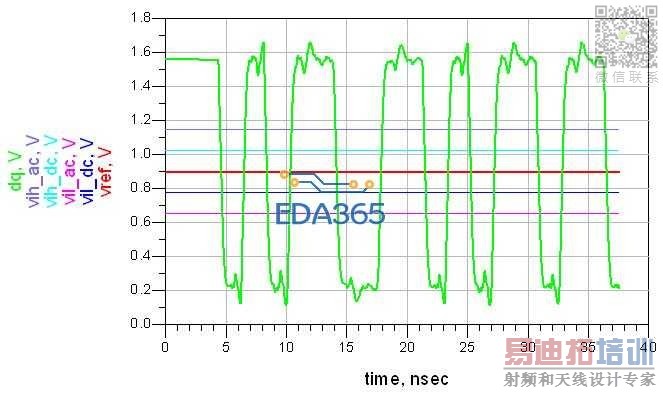

查看波形前需注意给需要查看的网络进行命名，命名后才可以查看到波形。
ADS调用IBIS模型-DDR2数据信号仿真实例
ADS支持调用IBIS模型，本文以DDR2的数据信号为例，介绍了一下IBIS模型的调用。
注释1：设定Vih和Vil的ac、dc电平特性及Vref电平。在判断波形的时候可以方便的调出来。
注释2：设置信号速率及电平大小。stoptime及step大小设置为变量，随信号速率变化。（也可以设置常量表示）
注释3：设置传输线类型、长度及宽度。这里需注意SLIN需配合SSub使用。选中SLin，然后在Tools-->LineCalc-->Send Selected Component To LineCalc
注释4：Source如果设置为下图两种都可以。VtBitSeq可以自定义仿真码型，VtLFSR_DT采用随机码。
注释5：过孔的简单等效模型，可以用准确的S参数替代。
注释6：pin的寄生电容
查看波形前需注意给需要查看的网络进行命名，命名后才可以查看到波形。
中国式发表，没用的信息！
好强大，ADS高手
可以配合其他软件 进行联合仿真 会方便许多
谢谢
不能转成眼图来看?
