ADS自建元件封装,通过library加入电路后layout问题
录入:edatop.com 点击:
为了说明问题使用一个简单电路进行演示

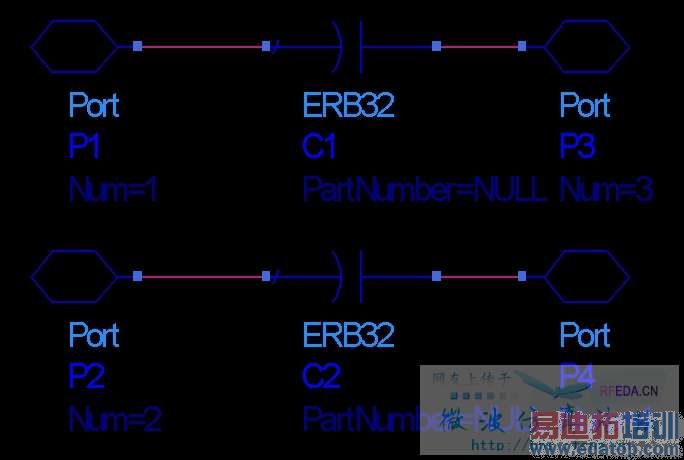

子电路 电路原理图
电路符号
PCB图,可能是这里有问题, 怎么加对应的端口信息?
我这里没有加,之前试过直接加端口还是出现一下问题

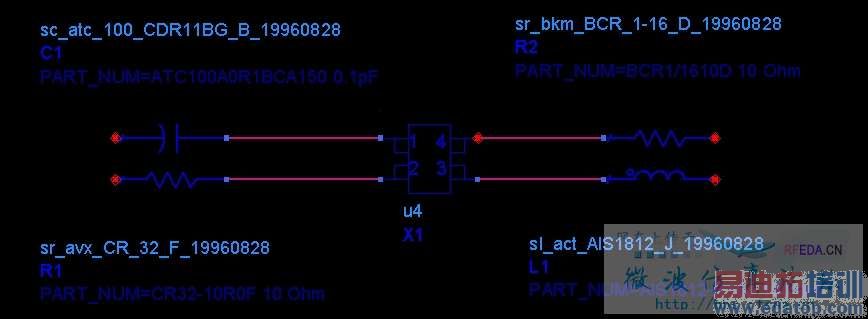

之后新建另原理图,并加入上面的子电路

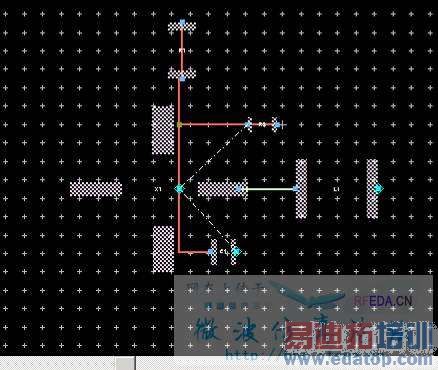

在layout,这里就出问题了,元件连线不对,不知道怎么解决?估计应该是上面的子电路出了问题,求帮助哈
子电路 电路原理图
电路符号
PCB图,可能是这里有问题, 怎么加对应的端口信息?
我这里没有加,之前试过直接加端口还是出现一下问题
之后新建另原理图,并加入上面的子电路
在layout,这里就出问题了,元件连线不对,不知道怎么解决?估计应该是上面的子电路出了问题,求帮助哈
还是自己回答吧,已经找到解决方法了,
原因:子电路的layout确实需要port,但是需要和sch的对应,如果在layout直接加port就会出现不对应情况,就算不加port,在总电路sch中,如果使用自动产生layout,电路会把子电路也一起layout了。所以
解决方法是:
1,在子电路和总电路中,都不要使用自动产生layout。使用layout》place component from schem to layout,点选元件再到layout窗口中鼠标上就会自动悬挂上该元件的layout,加入即可,
2,子电路中的port也是这样加入,这样就不会有问题了
