如何确定 微带线 阻抗 和 电气长度 ?
录入:edatop.com 点击:
比如:我设计一个 阶跃阻抗低通滤波器 (用微带线或带状实现低通滤波器的一种方法)阻抗为50欧,采用6阶巴特沃兹低通原型;

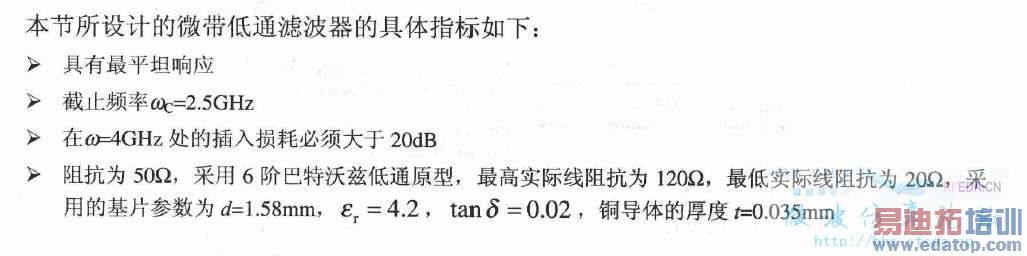

(1)设计参数如下图1:
(2)电路图如下图2;采用8段微带线
(3)然后根据 各低通滤波器原型电路参数要求使用ADS 2009Line Calc 就计算出下面 图3 的各枝节 微带线的 长度,和宽度。我想知道在计算微带线长度和宽度时,根据什么理论可以 确定 各微带线的 阻抗和 电气长度
(1)设计参数如下图1:
(2)电路图如下图2;采用8段微带线
(3)然后根据 各低通滤波器原型电路参数要求使用ADS 2009Line Calc 就计算出下面 图3 的各枝节 微带线的 长度,和宽度。我想知道在计算微带线长度和宽度时,根据什么理论可以 确定 各微带线的 阻抗和 电气长度
可以先设定一个,然后计算另外一个,
例如选选定高/低阻抗,然后计算长度,
通常高阻选择在100左右,低阻选择在10左右.
当然也可以反过来.
不是很明白 , 书上讲 把第1阶电长度定为90° 特性阻抗定为 50欧, 下面那一阶怎么去确定呀?能说一下具体的方法么,或者在哪里可以找到资料可以看呀!谢谢!公司没人懂, 正在自学中!
推荐一本书,清华大学《微带电路》,里面有这种低通滤波器介绍
用 ADS lineCalc 但是算出來差一點點。
看圖說故事:
谢谢呀,但能在这里简单说一下么
谢谢你的回答,但我问的重点不在这里,我是想问一下,第一段微带线 电长度和特性阻抗已经确定 ,但根据什么理论去确定其他微带线的 电长度和阻抗呢!
这应该是一个六阶的滤波器,首尾两个肯定是50,作为与外部的连接,中间的六个是要手算的根据低通原型。公式如下:电感:βl=L*Rc/Zh;
电容:β*l=C*Zl/Rc其中L C 是归一化的电感电容值,Zh,Zl是高低阻抗值,Rc是变阻抗比。这样可以算出来各个线的电长度(单位是弧度),做一下度的转换,然后用ads里面自带的微带线计算工具就可以得到线的物理尺寸了。
非常感谢你的回答,至少有了一些理论根据!
我想请教一下,这些理论在那本书上可以看到!我现有的几本书,都没有看到、
