Ka频段的微带耦合线滤波器设计问题

录入：edatop.com 点击：

指标：
通带范围：34.5-35.5GHz，通带内最大衰减 -2dB,带内波动-5dB;
带外最小衰减：34GHz和36GHz处衰减<20dB;
基板条件：Er=2.22,H=0.254mm,TanD=0.02

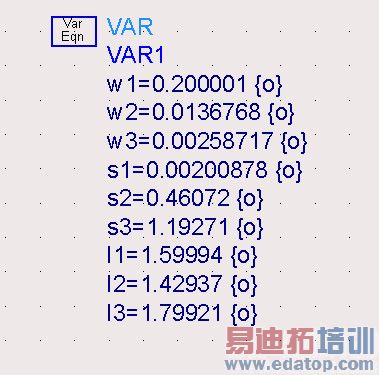

我弄的是5阶对称结构，CLin5,CLin4结构与CLin1,CLin2分别对应相同；左下图是优化后的尺寸（单位是mm），是试着优化的，S21=-8dB（太小!）.敢问W,S有没有大概可参考的计算公式啊,能查到的只有奇偶模特性阻抗...仁弟揖谢...

用陶瓷基片吧

我是仿真的，基板RF Duroid 5880介电常数为2.22，贤弟谢过

用LINECALC里的MCLIN计算S,W,L。

推荐楼主看《微带电路》

谢谢仁兄，这个我后面在《微带电路》中找到了。
