mix函数问题

仿真器（HB或者ENV）里面设置了两个频点：f1、f2。输出端有各次谐波分量，{－1，1}表示输出（-f1+f2）的二阶产物。

谢谢了

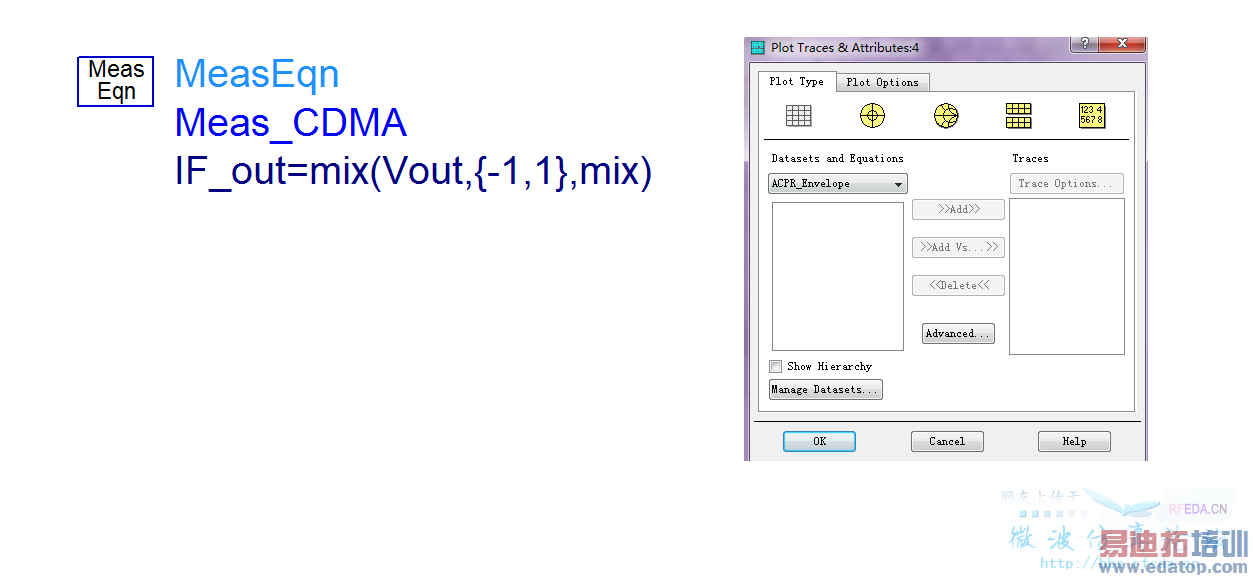

受教了，这个函数的意思清楚了，但是为什么我在原理图中定义了函数IF_out=mix(Vout,{-1,1},mix)，原理图仿真也通过了。
但在数据显示窗口中画图时，Datasets and Equations中，该原理图路径下却没有这个IF_out的函数。急待大虾指点。



我也出现同样的问题，呼唤高手帮忙啊！

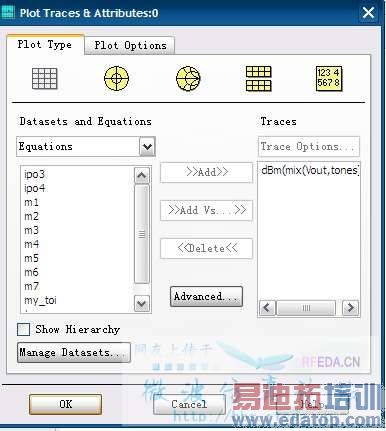

你可以在数据显示窗口中 ，加入这个公式，然后就可以在“Datasets and Equations”选择框下选择 Equations，然后找到公式中 定义的变量名称了！


如果公式在 原理图时，可以再你定义的原理图名称下，找到



你可以看一下上面回复的！
