ADS 导入PSpice问题

请问各位大神，将一个运放的PSpice模型导入ADS后，那个管脚怎么对应呢？比如THS4302这个放大器，本身有16个引脚，导进来后只有六个端口，请问这个端口跟放大器本身的端口如何对应呢？我尝试按引脚序号有小到大对应 但是结果会出错，谢谢了

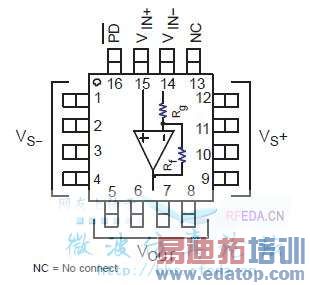

我看你的图，应该是所有的VS-连一个脚，所有的VS+连一个脚，所有的VOUT连一个脚，这样16个脚就和SPICE模型的6个脚对应上了啊



总数是对的但是顺序不知道，谢谢了



模型发上来看看吧，
模型本身可以点击看下一层的不？
或者是数据类型的模型看看能不能在文件的头几排找到端口的定义

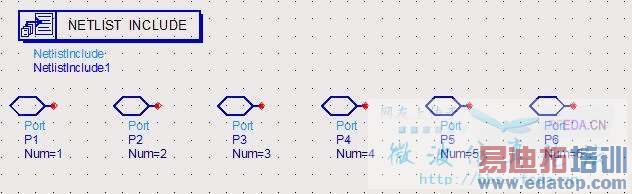

这个就是生成的模型，一个是上层的，第二个图就是下层的，谢谢了



我也遇见同样问题了 导入了运放AD8512模型后不知道管教对应关系了，我在ADS2011里面导入对应关系跟模型中的管教标号是一样的，在ADS2009中导入就成 12345了 ，连接时不知道哪个接哪个了，也不知道有大神知道不



ADS 2011有这么神奇



SPICE生成向导比以前NB点了



请先检查你的spice文件，一般spice文件中会有管脚的对应关系描述



我按照模型管脚编号对应了 还是有问题 电源都没有电流输出
