ADS设计Ku波段微带带通滤波器遇到的问题
录入:edatop.com 点击:
各位大神,由于小弟初次接触微波电路设计,入门还不到半个月,专业知识较为薄弱,所提问题粗浅,难免有不少错误与不足之处,还望各位高手批评指正,不吝赐教。
小弟现设计一个ku波段的微带带通滤波器,其具体设计指标如下:
中心频率为12.5GHz。
通带频率12.25GHz-12.75GHz。
带内波动 <0.5dB。
带外抑制:10.35GHz时衰减大于40dB
采用平行耦合微带结构进行设计(不知可否),起初选取滤波器节数N=3(不知是否合适),采用微波滤波器设计的经典方法综合法,通过对低通原型滤波器进行变换来设计带通滤波器,并辅以ADS软件的linecalc功能进行计算,得到耦合微带线的线宽、线长、间距等参数,并通过软件优化这些参数,生成版图,并进行版图仿真,版图仿真结果虽存在性能的恶化,但勉强还可以。

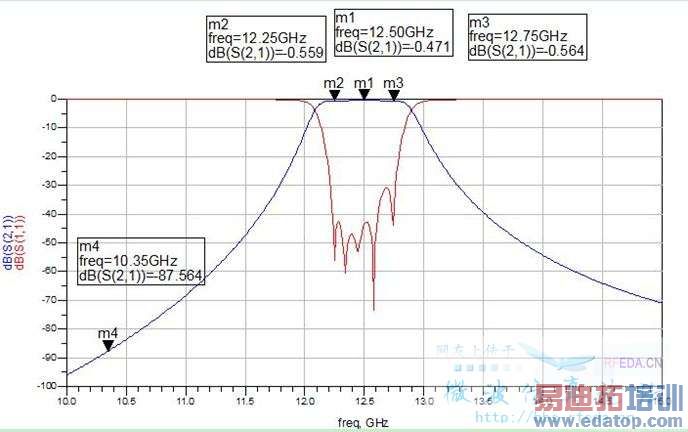

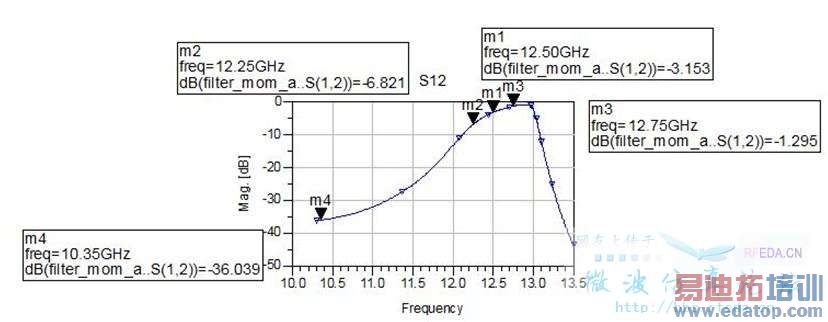

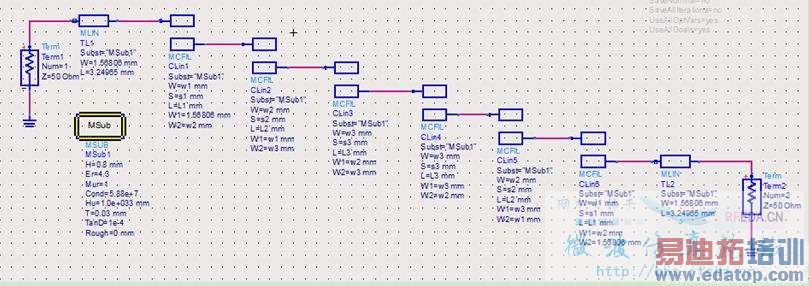

后要求让我适当增加滤波器阶数,我便将N取为5,按之前的方法进行设计,生成版图后,版图仿真的结果很不理想,通带不仅发生偏移,而且通带内不再平坦,调整了许多次也不能解决这个问题。将N取为4,版图仿真时依然出现很严重的性能恶化。小弟不知应该从何处进行修改与调整,盲目尝试许久,不得其解,还望网上各位大神能帮助小弟,为小弟指点方向,谢谢!(附件中是我设计的原理图,以及仿真结果)
小弟现设计一个ku波段的微带带通滤波器,其具体设计指标如下:
中心频率为12.5GHz。
通带频率12.25GHz-12.75GHz。
带内波动 <0.5dB。
带外抑制:10.35GHz时衰减大于40dB
采用平行耦合微带结构进行设计(不知可否),起初选取滤波器节数N=3(不知是否合适),采用微波滤波器设计的经典方法综合法,通过对低通原型滤波器进行变换来设计带通滤波器,并辅以ADS软件的linecalc功能进行计算,得到耦合微带线的线宽、线长、间距等参数,并通过软件优化这些参数,生成版图,并进行版图仿真,版图仿真结果虽存在性能的恶化,但勉强还可以。
后要求让我适当增加滤波器阶数,我便将N取为5,按之前的方法进行设计,生成版图后,版图仿真的结果很不理想,通带不仅发生偏移,而且通带内不再平坦,调整了许多次也不能解决这个问题。将N取为4,版图仿真时依然出现很严重的性能恶化。小弟不知应该从何处进行修改与调整,盲目尝试许久,不得其解,还望网上各位大神能帮助小弟,为小弟指点方向,谢谢!(附件中是我设计的原理图,以及仿真结果)
