用ADS仿真NEC的 2SC3356 效果很好， 实际测量增益却压缩？

录入：edatop.com    点击：
用2SC3356和另外两个管子 实现3级700MHz低噪声放大器
输入端50欧进来，感觉第一级2SC3356增益很低，只有45个DB， 后级增益正常。
用探头单独点测3356 增益有10个左右。 但是 开电后，输入口插损变大5个dB,所以第一级被压缩了，实际只有5dB增益。
这是怎么回事，是输入端反射太大吗？ (低噪声偏置模式和放大器偏置模式都试过)

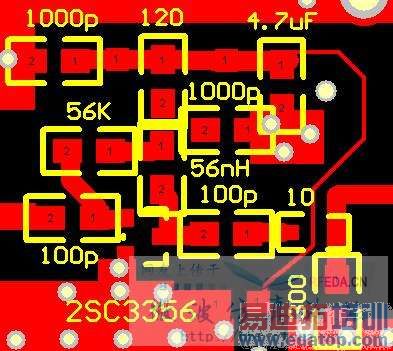

电路如图所示





    2SC3356这个管子的模型在哪里调？



    楼主仿真挺好的指的是在版图里仿得好还是原理图里好啊？



    仿真不靠谱楼主最好还是参考数据手册设计电路直接调吧
