我做的考尔型带通滤波器
电路图

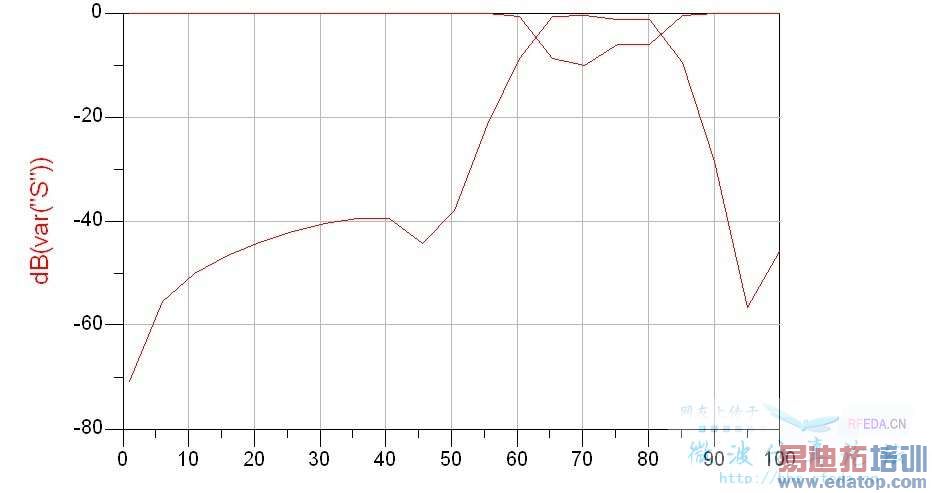

仿真曲线
技术指标：
通带频率特性(±8MHz) ≤正负 0．3dB
3dB带宽( 12．5MHz) 25MHz
阻带衰耗( 30MHz) As≥40dB
通带回波损耗(p=5％) Ae≥26rib
通带中心频率 f0=70MHz
带通滤波器特性阻抗 Ro=75 Ω
怎么设置优化参数，让曲线在通带内平坦度达到要求
电路图
仿真曲线
技术指标：
通带频率特性(±8MHz) ≤正负 0．3dB
3dB带宽( 12．5MHz) 25MHz
阻带衰耗( 30MHz) As≥40dB
通带回波损耗(p=5％) Ae≥26rib
通带中心频率 f0=70MHz
带通滤波器特性阻抗 Ro=75 Ω
怎么设置优化参数，让曲线在通带内平坦度达到要求
