ADS Z参数计算问题

录入：edatop.com 点击：

是这样的，我先是在HFSS里仿真天线，得到S参数后写进touchstone文件，进而导入ADS里面的S2P元件。但是在ADS里，加入Zin插件，从S参数得Z参数却和原先在HFSS里的Z参数截然不同。

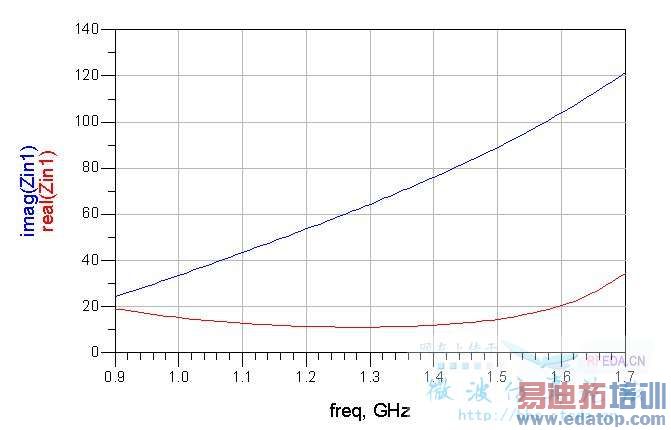

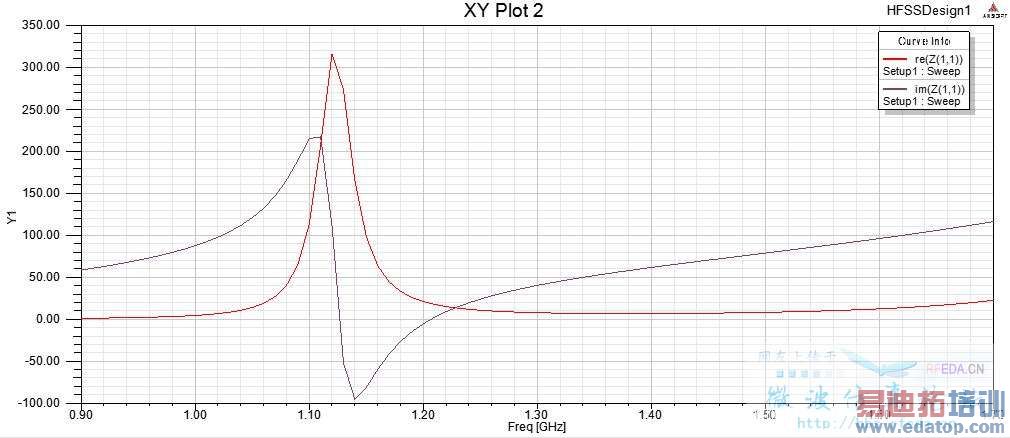

上图为ADS得到的Z参数，下图为HFSS的Z参数

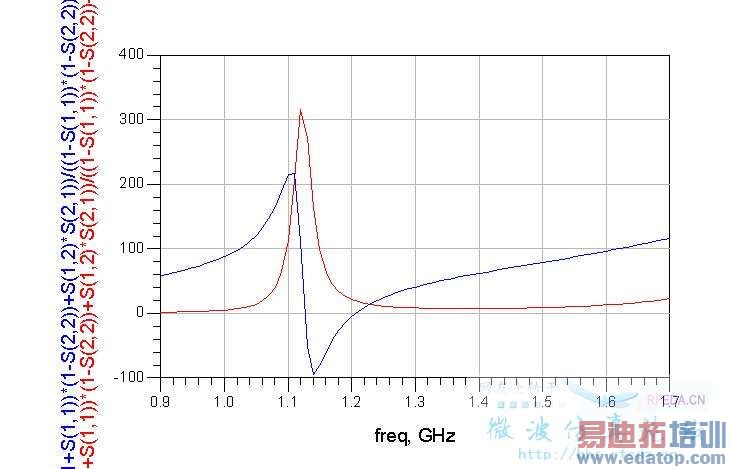

然后我在ADS的结果中直接用书上的S参数转换Z参数的公式50*((1+S(1,1))*(1-S(2,2))+S(1,2)*S(2,1))/((1-S(1,1))*(1-S(2,2))-S(1,2)*S(2,1)) 得到的Z参数和HFSS里一致：

我在HFSS里和ADS里的端口阻抗都是50Ohm。ADS里的Zin的计算应该也就是很简单的公司，为什么会出问题，实在不理解。

Zin与Z11不是直接相等的。要看Z 参数的话，可以在S 参数仿真器中 parameter 选项栏选择仿真Z 参数.
