ADS2014中load-pull的问题
录入：edatop.com 点击：
求助各位前辈，我在用load-pull的时候，发现了不同的系统的参考阻抗会导致结果不同，导致我不知道该用哪一个阻抗作为我下一步仿真的数据。另外，这个参考阻抗Z0的意义是什么?肯定各位告知，谢谢！
Z0是归一化阻抗值，射频系统一般取50欧姆。

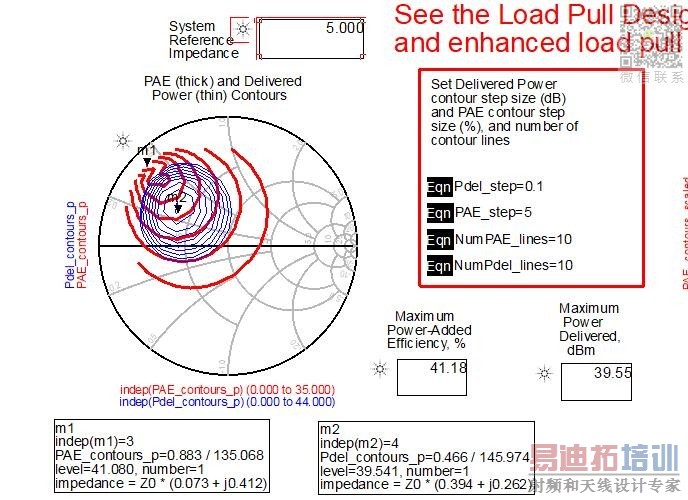

您好！谢谢您的回答！但是我看徐兴福的那本ADS2011仿真实例的书中，由于管子的阻抗较小，所以将Z0改为5欧姆，这是为什么呢?
@shadowhunter
本帖提到的人: @shadowhunter

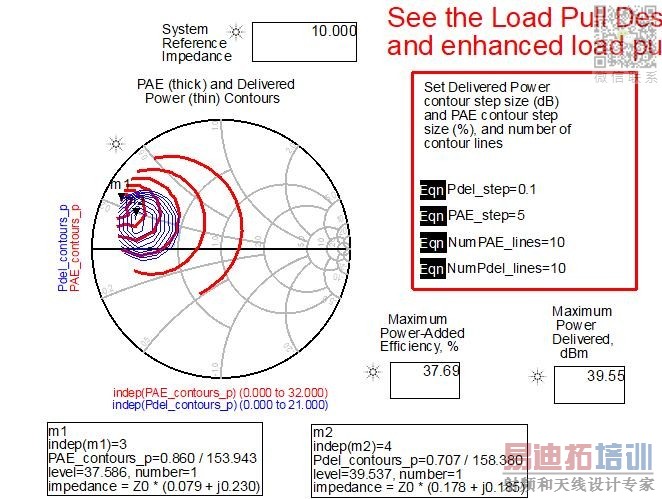

改为5欧姆，只是为了方便看阻抗，不会导致各条曲线挤在一起。你可以对比下你的两个图，5欧姆的曲线没有10欧姆的曲线那么拥挤。
其实两张图最终得到的阻抗（m2）相差是不大的，建议选取阻抗时用plot界面右下角那张图，可以比较精确
谢谢！
