急求助 smith圆图阻抗匹配
录入：edatop.com 点击：
1.已知归一化负载阻抗为2+j，在阻抗圆图上怎么看出它向电源波长数，怎么在ads的smith中看出呢

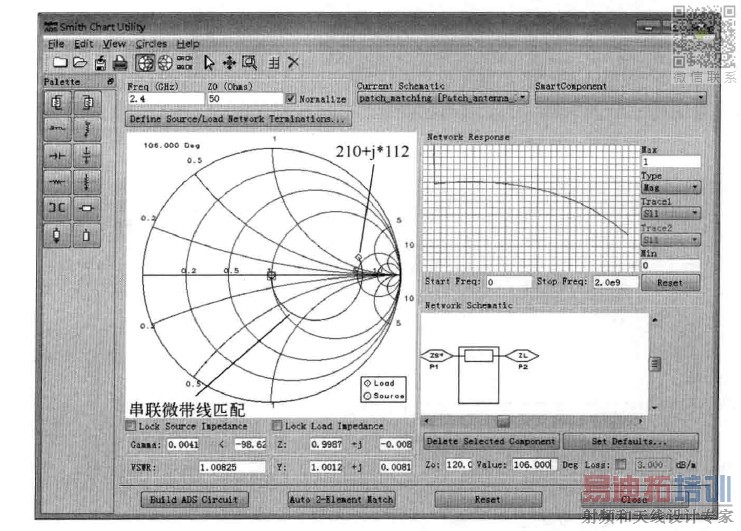

2.在ads的smith圆图中已知源阻抗和负载值，用微带线实现匹配，如下图串联微带线，那怎么知道匹配微带线的阻抗和电长度呢
***由于中国有一些特殊的"坚持"...因此与学术无关的议题、You Tube影片教学就不用点击了！ 点了也没用，除非你有梯子。
2.在ads的smith圆图中已知源阻抗和负载值，用微带线实现匹配，如下图串联微带线，那怎么知道匹配微带线的阻抗和电长度呢

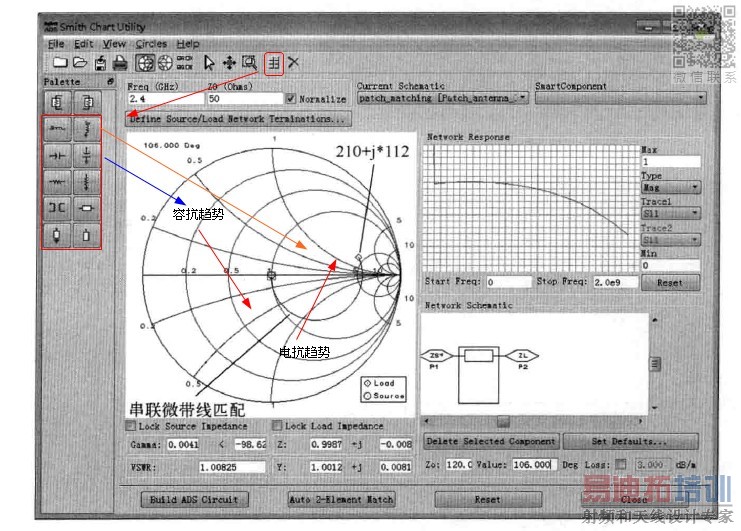

既然称之为匹配！? 那就要善用左边的工具盘达到你的目的(大部分的情况下，要出现一次到位的曲线? 几乎是不可能的任务！)
点击左边Palette的串联微带线图标、拖弋出现在smith圆图中的线_如果是定源为起点！? 那就将这条线的终端拖弋到负载点上 ！ 匹配微带线的阻抗和电长度就显示出来了。
亲，拖拽在负载阻抗点后，线的半径自动变的很大，不能拖到源阻抗点，是不是哪里设置的问题呢
左边那个元件调用面板不见了呢，找半天没找出来呢
大师，有没有关于阻抗匹配和Smith圆图的应用的资料，求介绍啊，先谢谢了
http://www.oldfriend.url.tw/index.htm
***由于中国有一些特殊的"坚持"...因此与学术无关的议题、You Tube影片教学就不用点击了！ 点了也没用，除非你有梯子。
谢谢大师，今天才看到
