用ADS对二极管建模问题

最近用二极管仿真一个检波器，选用的二极管是Aeroflex公司的MSS20,141-B10D这种型号的二极管，但是datasheet中的二极管参数提供不全，没法带入ADS进行仿真，导致结果完全不对，Aeroflex公司网站上也没有二极管模型。以前做过一个，不过用的是安捷伦公司的HSCH-5330，有详细的元件参数可以带入ADS仿真，仿真结果和加工出来的实物测试相差不大。但是这次由于订购的是Aeroflex公司的MSS20,141-B10D这种型号的二极管，有没有哪位高手做过呢，模型参数应该如何设置，请教一下，谢谢。

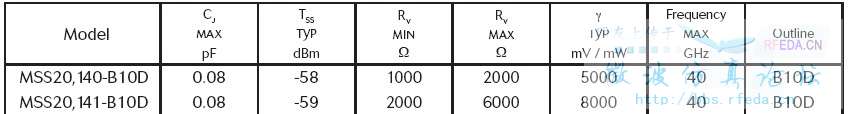

上图是MSS20,141-B10D的datasheet提供的参数，和ADS的模型根本对不上，该如何处理呢？下图是HSCH-5330的模型和其在ADS中的建模



好像相同的只有一个Cj0，其他参数都没有，不知道Rv和ADS中的Rs是不是一样的？ 根据这些参数该如何建模呢？



我用的是BAP50的PIN二极管 也是参数那里有问题不知道怎么弄。主要是各个参数的意义不太知道
据说网上可以下到对应的模型，还没有找到呢。



请问你的SPICE参数是在哪里找到的？我下的资料里面没有啊



安捷伦的datasheet上面有



安捷伦的datasheet？不是二极管的厂家给出的数据么？我没找到要用的那个



你用的那个厂家的二极管就去那个厂家的网页上找



我用的NXP的，厂家网页上没有哎。能不能给推荐隔离度较大的管子呢？最好能在-15db以上



没找到你所要型号，有一些相近型号的，你看看能否使用



我也正在做检波器的建模，是用HCSH9161二极管，楼主可否分享下你的经验？



学习了
