s2p文件的意义?

首先是你的433antenna.s2p文件
我觉得你的天线应该是一个端口的吧，所以说这里面只有S11有意义，测量天线通常保存.s1p文件，因为只有一个端口嘛。
可以从S11看出你的这个天线是工作在431MHz左右
第二，你的5newsensor.s2p
里面乱糟糟的，什么都看不出来，两个端口看上去都全反射了，而且信号也完全没有传输过去（s21-90dB。）。这是一个什么器件的s参数？有源无源？怀疑是有源器件没有开电源测试。
另外建议测试S参数的时候把起止频率和间隔频率都弄成整数，有利于后期处理，比如你可以300MHz到500MHz然后选2001个测试点，这样出来就是0.1MHz的间隔。

额。这两个s2p文件就是我收到的供优化使用的文件，不是我自己测试的，我也看的不太理解。
那个5newsensor.s2p 是SAW谐振式传感器的s2p参数文件，应该算是无源器件的，您觉得这个应该是单端口还是双端口？
其实收到的s2p我就不理解，我不觉得他们应该是双端口啊。

天线是1端口的（给你的S2P里面只看S11，其它的不管了），
SAW是2端口的，
你要优化的估计是中间的匹配

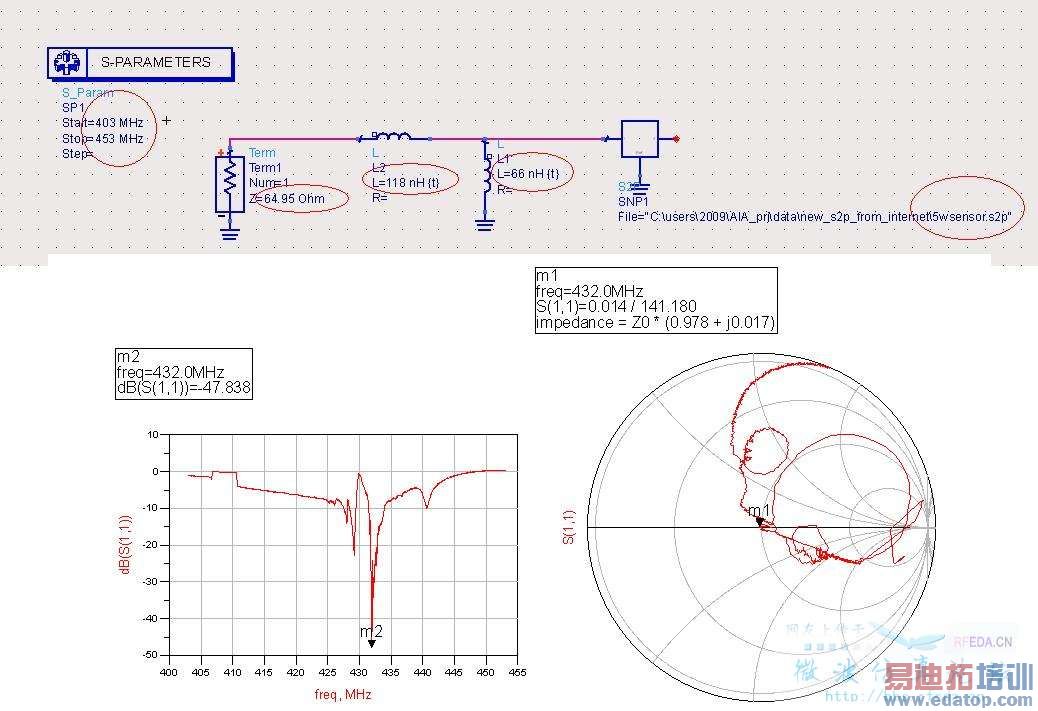

以432MHz为中频做了一组matching。
因为天线在432MHz的阻抗是实部，所以就用它做了例子，随便用了2个器件，不知道合不合要求
你如果想要其他频率的，那要自己调一下，

感谢您提供的资料，期待您继续分享！

谢谢您！您这是用网络分析仪做出来的？如果用matlab编程能够求出来么？还有，天线的阻抗如果不是实数，还有虚部结构的话，同样用该方法还可以求出吗？

这是ADS做出来的啊。
天线阻抗不是实部也可以做
matlab也可以做，关键是根据已知条件选择比较合适的等效电路。

您可以给我一个Matlab用于求匹配网络的程序吗？随便一个。我想先研究一下。不太懂不太会。
O(∩_∩)O谢谢咯！

随便一个。就是因为没有随便的一个，所以才给你ADS的例子。。
你需要自己查书，然后写出matlab的代码
第一，找出你需要优化的目标函数，比如你这里很可能是 反射系数（或者是Q）， 你要写出反射系数的表达式，该表达是以你匹配网络为变量的函数，你的目标函数要越小越好。
第二，写出匹配网络的表达式，这跟你采用的器件形式有关，有的时候可能不允许有接地，有的时候可能不允许有很长的传输线。反正大概就是写出ABCD矩阵，或者是T矩阵，
第三，通过某种算法（这就是你老板要求的地方）比如随机，比如遗传算法，找出最优化的匹配网络
最简单的matlab我是会写，不过这是你自己的学习过程，这是别人不能替代的，有了方案、有了思路，应该动手试一试了。
你要是觉得不知道怎么入手，可以一步一步来。
我已经给你了一个可以用的等效电路，你自己把这个电路写成ABCD矩阵，里面包含可以变化的L1和L2.
写出这个ABCD矩阵，在这里留言，然后我可以帮你改正，版主们也可帮你指点。
完成这一步再说下一步吧。
学习的过程是痛苦的，也是快乐的，LZ加油吧

A=(L1+L2)/L2
B=jwL1
C=1/(jwL2)
D=1

A=(L1+L2)/L2
B=jwL1
C=1/(jwL2)
D=1
对不对？是这么计算的吗？
