在ADS中怎样查看振荡器功率的问题

录入：edatop.com 点击：

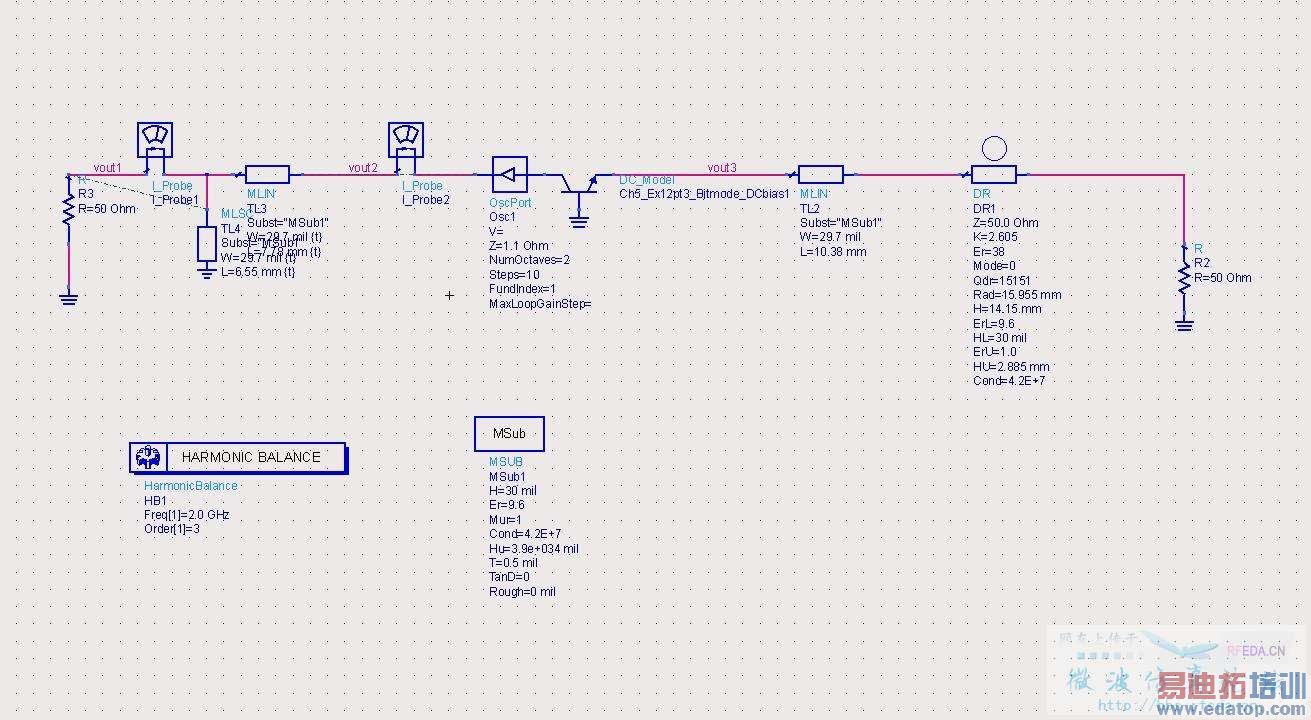

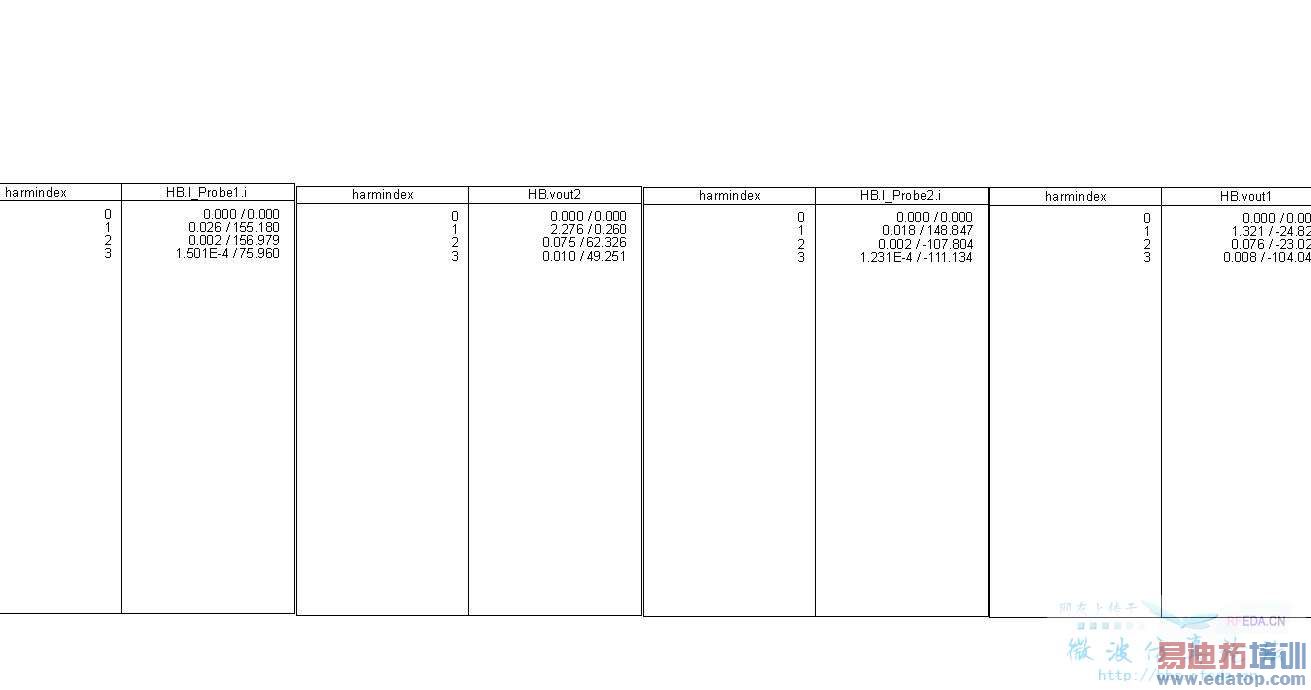

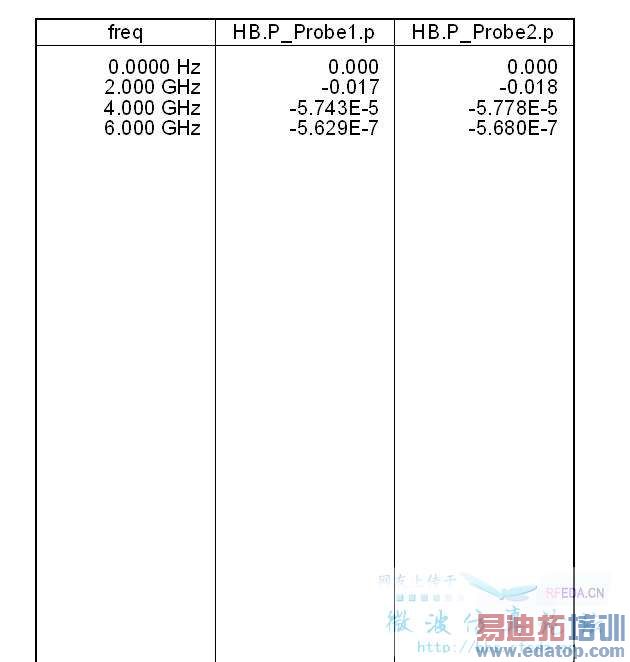

vout1为最后的输出点，vout3为LC枝节前的点。现在问题是这样。很多书中查看振荡器的输出功率，就是用查看vout1（以dbm），我发现用这种方法看vout3(同样以dbm的方式)的“功率”很大，比如vout1 大概12dbm，vout3处有将近20dbm，难道意味着很大的失配？但是用另一种方法，也就是通过计算电压电流的方法（或者直接放个功率探针），即p=0.5*real(V[1]*conj(I.i[1]))。在vout1处基本符合的很好，但vout3处与第一种方法相差很大，计算出来的也就在12dbm左右，与vout1处差不多。到底哪种方法比较可靠？为什么在最后输出处vout1两种方法一种，其他地方就不行呢？我试了好几个振荡器的例子都是这样，在最后输出处两种方法一致，其他点就不行。
