ADS 导入 cad 的DXF格式

录入：edatop.com 点击：

大家好！有问题请教！
想用ADS仿真下天线

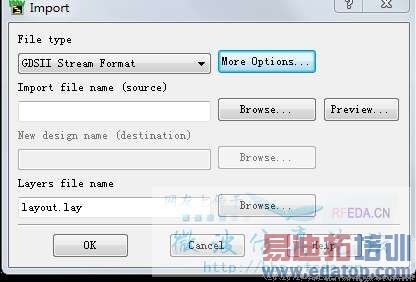

1、天线使用DXF格式，怎么导入 ADS的layout里，我在导入到时候 lay file s name 怎么填？总弄不好很郁闷啊
2、有次不知道是怎么弄好了，但是导入后天线的尺寸产生变化， DXF单位是mm, 但是导进ADS后却变为mil，关键是大小变了
3、运行完ADS后，怎么看天线的在momentum里怎么看天线阻抗的实部和虚部（除了看smith方法），就像HFSS里一样怎么能生成阻抗随频率变化的图？

实部虚部不用smith看用什么看？
导dxf，layout随便到example里面找个momentum的例子，拷到自己的工程下，浏览选中就可以了。
找找我之前发的，导dxf的帖子，单位问题我当时特地说明了。

很好很强大！学习一下！

遇到同样的问题了，求高手指导
